在光學設置中包含透鏡系統

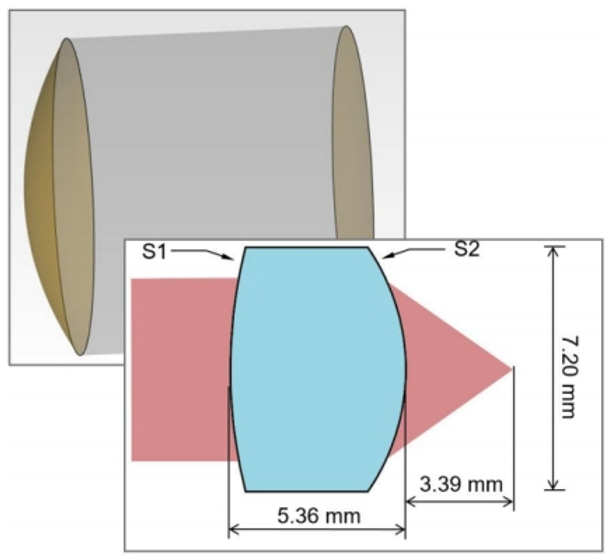

摘要

在本文檔中，我們介紹了一種可能的工作流程，用于將給定透鏡的參數（例如，來自制造商的數據表）傳輸到VirtualLab Fusion中。作為示例，我們使用了一個非球面透鏡，其中表面參數以及介質被傳輸到透鏡系統組件中。

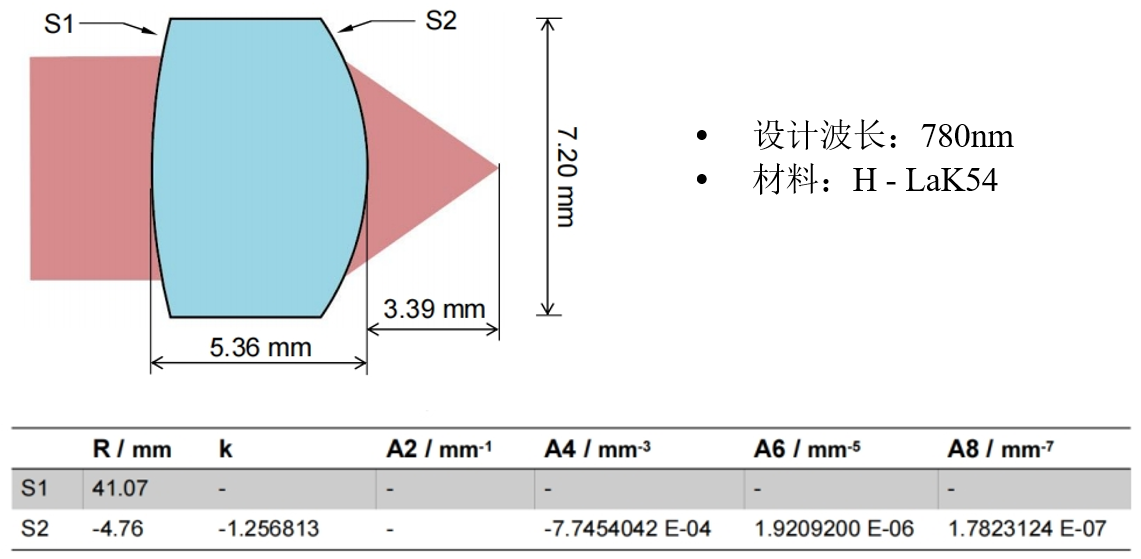

示例透鏡數據

Thorlabs非球面透鏡A110 - B



 I：選擇組件目錄





內置的組件目錄已經提供了來自不同經銷商的各種組件的選擇。一旦在VirtualLab Fusion中定義了透鏡系統，它也可以保存到目錄中以供進一步使用。



II：通過Zemax文件導入



III：通過透鏡系統組件進行定義

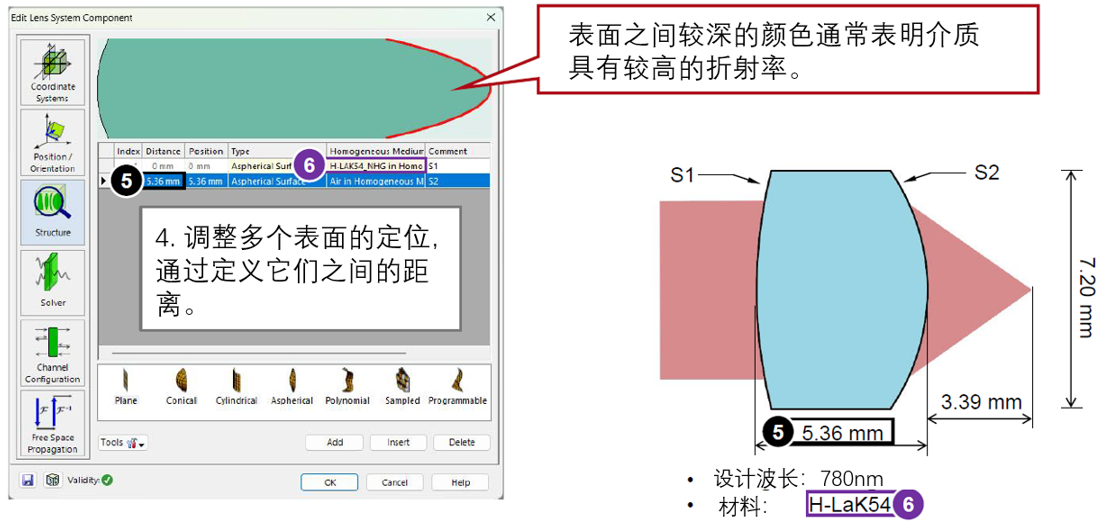

特定透鏡系統組件

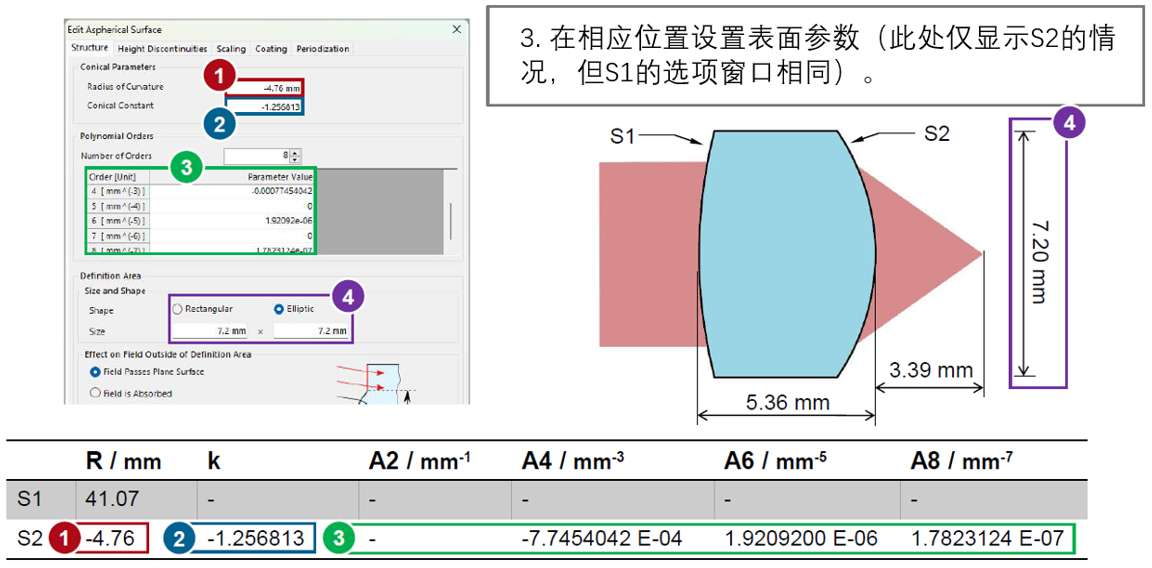

非球面的傳輸參數

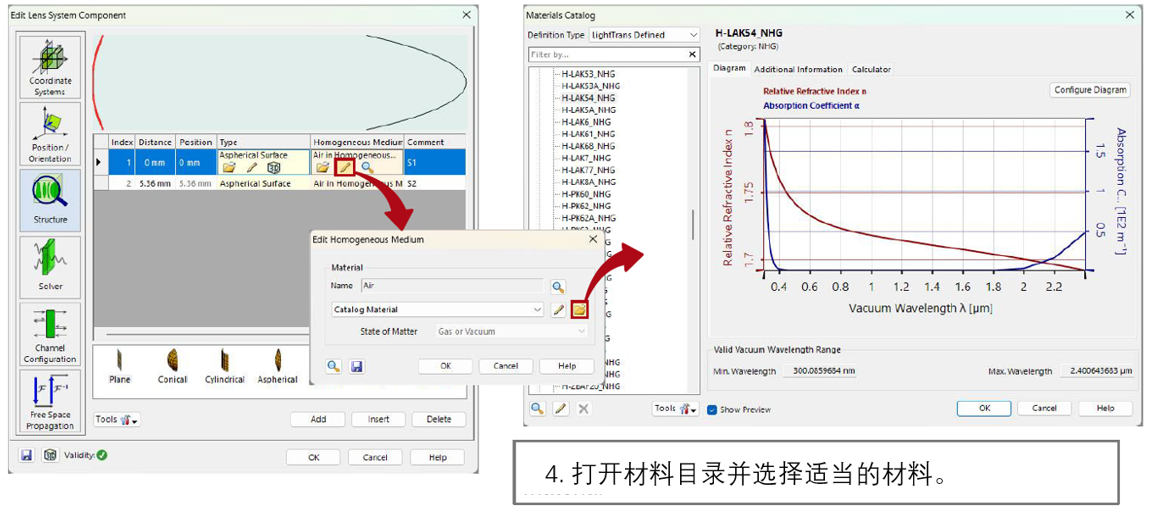

為透鏡系統組件添加介質

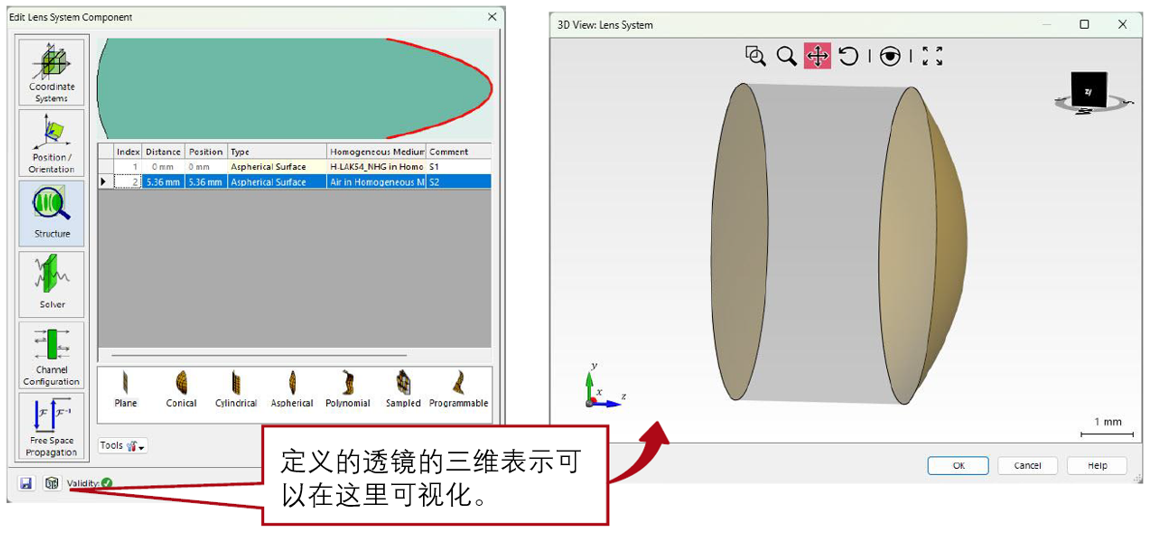

可視化完成的透鏡



保存透鏡到目錄

當多次使用同一個組件時，您可以將其保存到Component Catalog中，以便在將來快速訪問它。

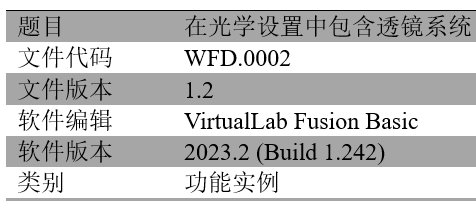

文件信息





進一步閱讀

 Import Optical System from Zemax Studio(c)
