OptiSystem應用：增益平坦濾波器優化

EDFA的增益依賴于波長，即某些波長被放大比其它波長更多。增益平坦濾波器將所有波長恢復到大約相同強度。OptiSystem擁有增益平坦濾波器優化引擎。



1. 建模任務

WDM發射器生成八個信道從195 THz到196.4 THz，每個信道的功率為-20 dBm。增益平坦濾波器組件放置在EDFA之后，它將使增益平坦化。



2. 仿真步驟

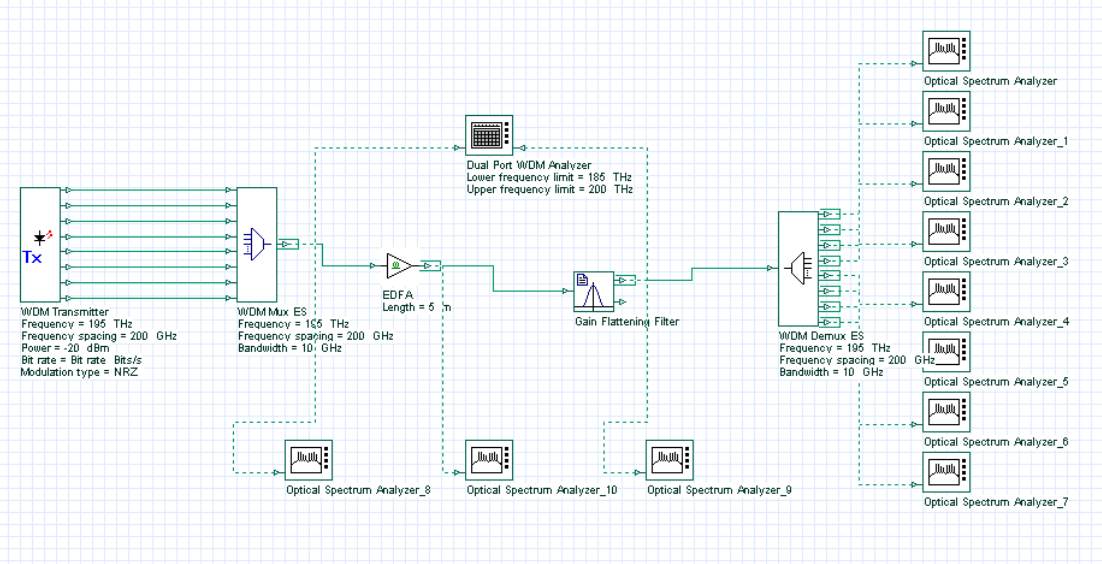

下圖所示為光路圖。



WDM發射器、WDM復用器和WDM解復用器分別設置八個信道，頻率從195THz 開始，信道間隔20GHz，每個信道的功率為-20 dBm。

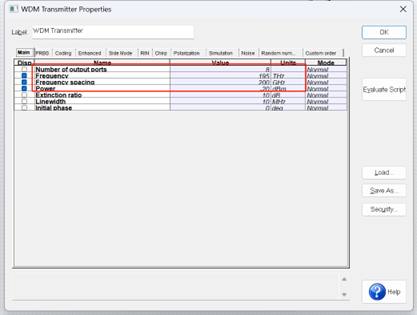

WDM發射器設置

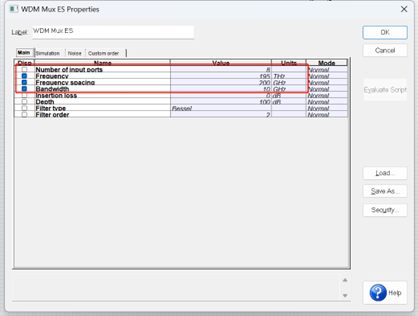

WDM復用器設置

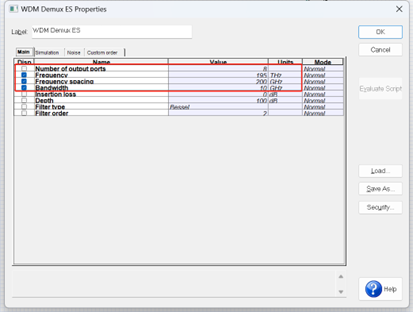

WDM解復用器設置


下圖顯示了優化的主要參數。優化將運行10次，目標是在1500至1600 nm范圍內產生0.1 dB的增益紋波。濾波器的最小傳輸值為-40 dB，最大值為-0.1 dB。濾波器的傳輸值將在濾波器中定義的用戶定義頻率下進行優化。組件選項卡應選擇過濾器組件，可視化工具選項卡應選擇雙端口分析器。




設置優化

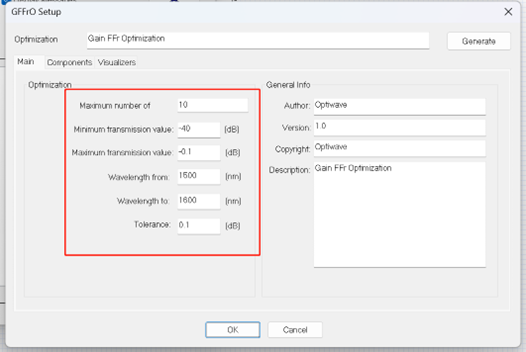

優化參數設置

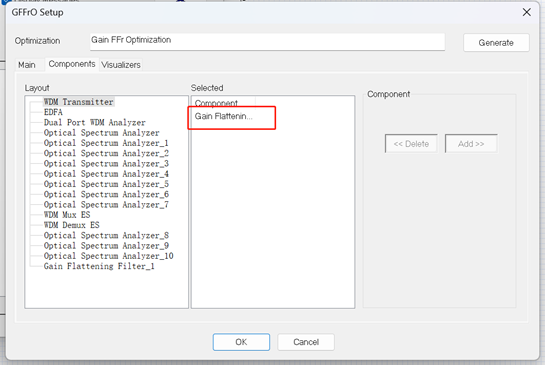

優化元件選擇增益平坦濾波器




可視化工具選項卡應選擇雙端口分析器

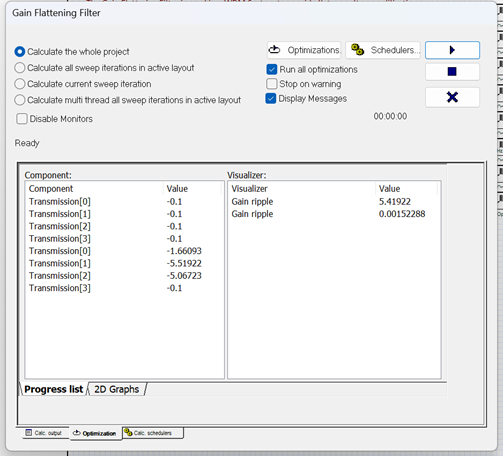

為了運行優化，只需計算項目即可。請確保已啟用“Run all optimation”選框。在計算過程中，用戶可以單擊Optimization選項卡并可視化優化的進度，如下圖。




在這個特定的項目中，我們在報告頁面中有增益平坦濾波器前后的信號。我們還可以通過查看濾波器“傳輸”參數，使用WDM分析儀可視化放大器的總體增益和濾波器傳輸值的值。


3. 仿真結果

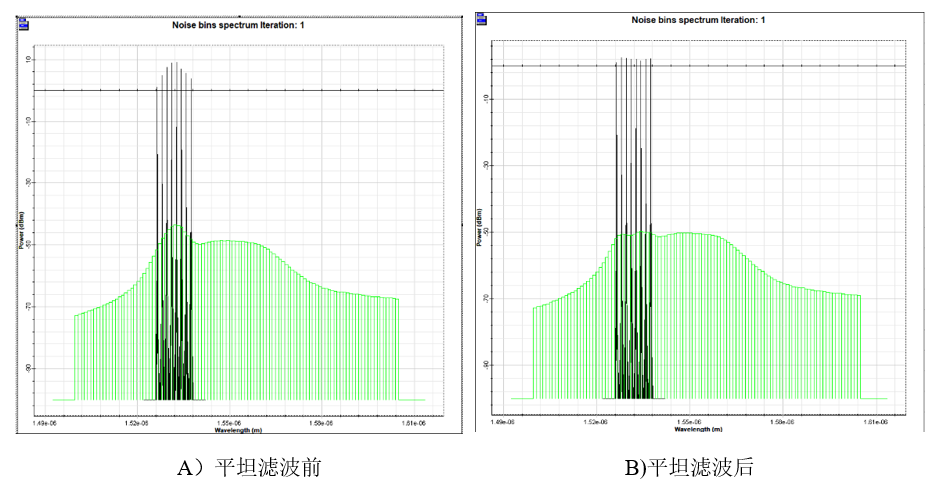

關閉運行窗口，查看運行結果，如下圖。
