浸入式顯微鏡和STED顯微鏡的深聚焦

高NA物鏡的深聚焦能夠產生更小的PSF（點擴展函數），對于高分辨率顯微鏡系統至關重要。在許多其他顯微鏡系統中，如浸入式顯微鏡使用蓋玻片將浸沒液體和樣本分開。這可能會使焦平面上的PSF失真。 我們證明在蓋玻片后面不對稱的PSF被進一步拉長。 此外，廣泛用于數十納米分辨率的STED（受激發射損耗）顯微鏡則需要消耗環形的PSF。遵循P.Török和P.R.T Monro提出的方法，我們對高斯-拉格勒光束的深聚焦進行建模。 演示了如何產生環形PSF。

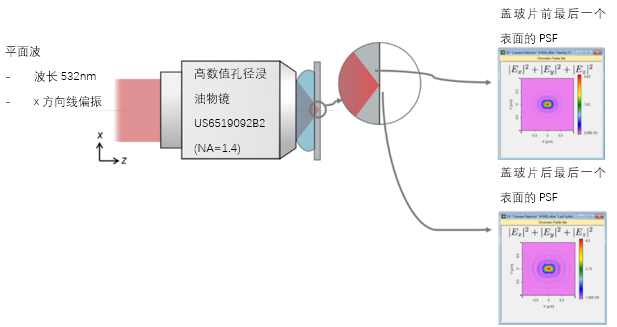

用高NA浸入式顯微鏡進行深聚焦





在VirtualLab Fusion中，可以直接分析蓋玻片的界面對PSF的影響。 以完全矢量的方式演示并分析了蓋玻片后面的焦點變形。

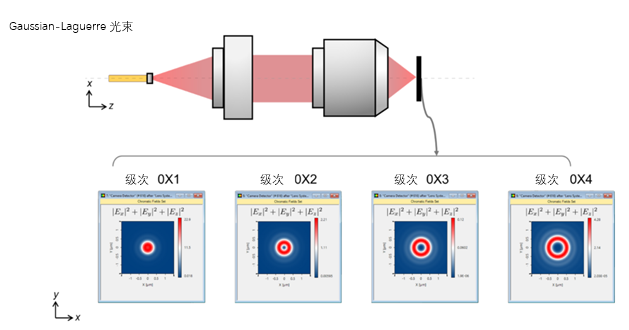

STED顯微鏡中Gaussian-Laguerre光束的聚焦





結果表明，高階Gaussian-Laguerre光束的聚焦會產生一個環形的PSF。 所述環形PSF的尺寸除其他變量外還取決于光束的特定級次。
