用瑞利準則研究顯微鏡物鏡的分辨率

摘要



我們通�？梢宰裱�1896年John William Strutt提出的的“瑞利判據”理論來表征顯微鏡的分辨率。 該理論定義了當一個艾里斑的中心與另一個艾里斑的第一個最小值重疊時，它們就可以被分辨。 在此示例中，我們遵循Rayleigh的理論，并檢查了具有不同數值孔徑（NA）值的顯微鏡物鏡的分辨率。

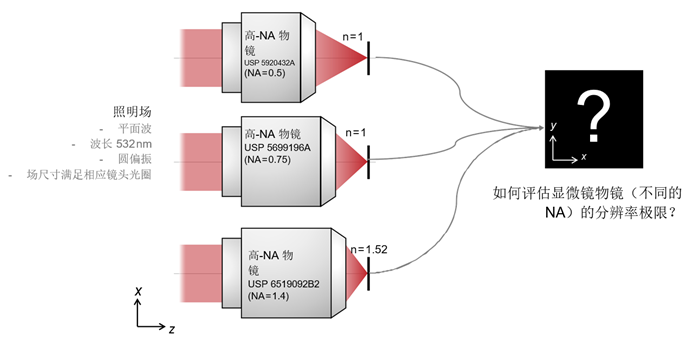

建模任務

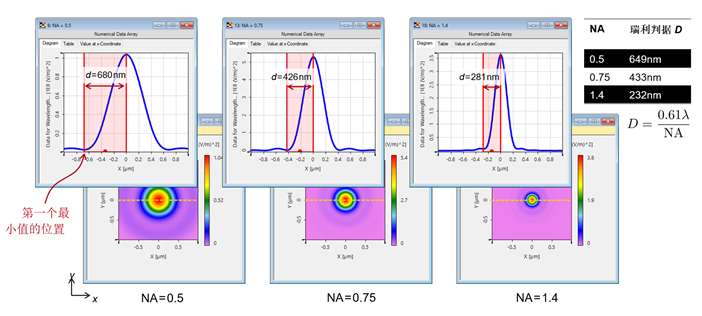

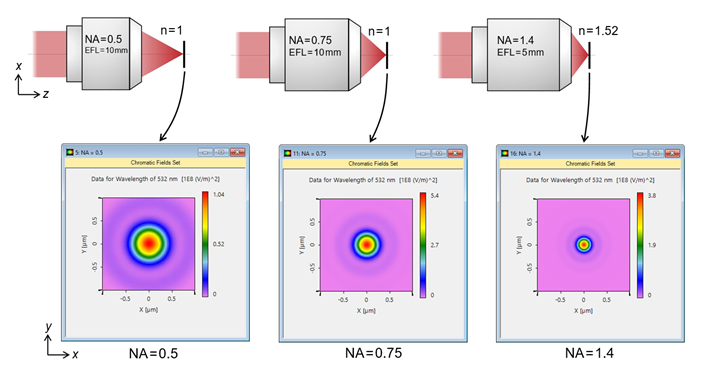

真實物鏡評估

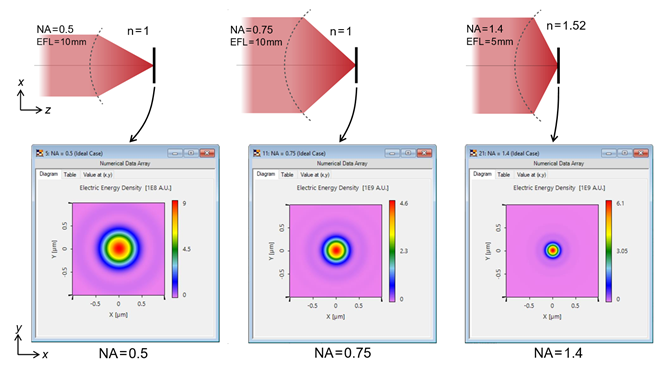

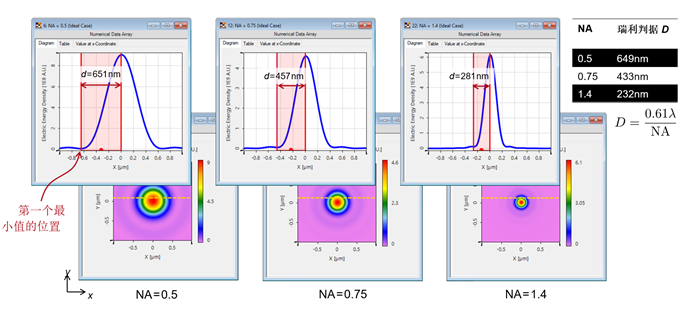

通過Debye-Wolf積分評估理想鏡頭



走進VirtualLab Fusion



VirtualLab Fusion工作流程

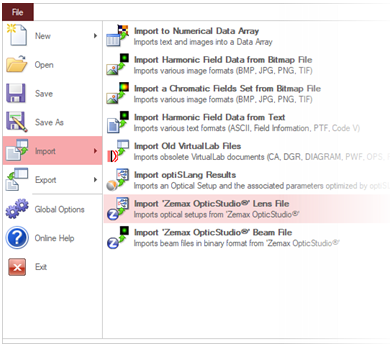

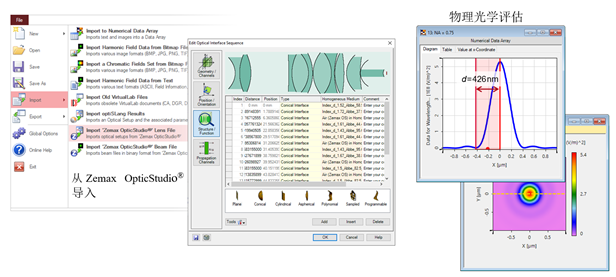

•從ZemaxOpticStudio®導入鏡頭系統

−從Zemax導入光學系統[用例]



•分析真實鏡頭系統的成像性能

−分析高NA物鏡的聚焦[用例]



•使用Debye-Wolf積分作為參考

−Debey-Wolf積分計算器[用例]

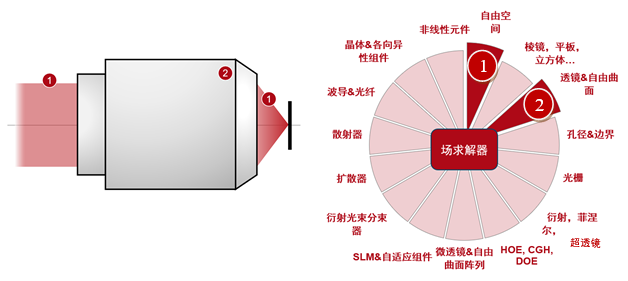

VirtualLab Fusion技術

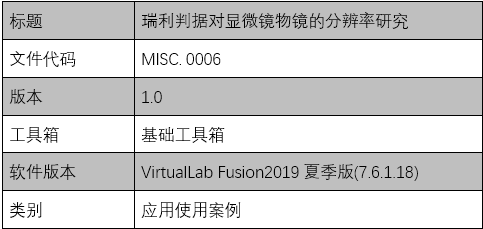

文件信息
