VirtualLab Fusion應用：將光耦合入單模光纖的最佳工作距離

摘要

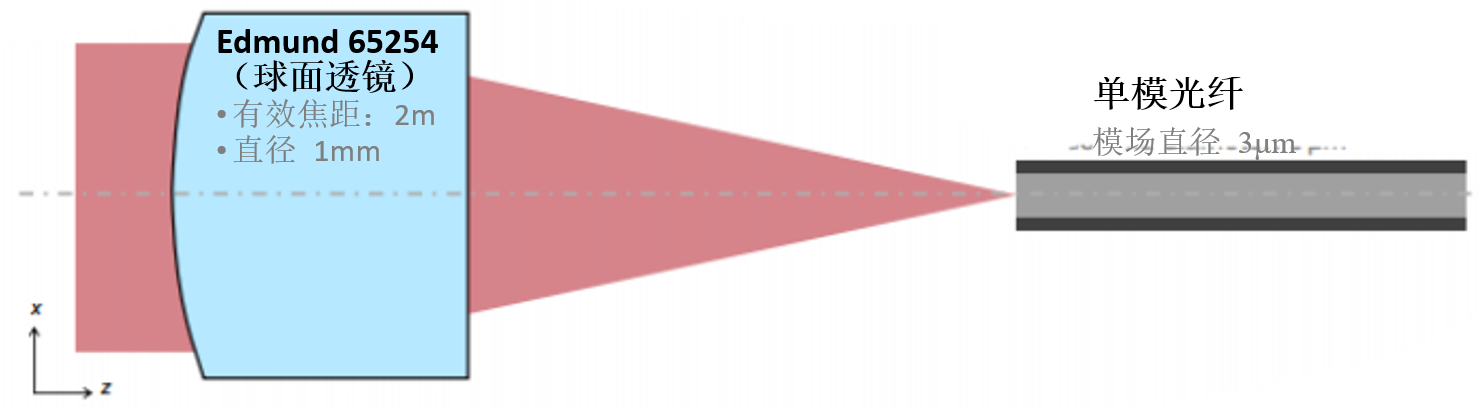

在本示例中，我們選擇了一個商用透鏡，并展示如何找到實現最大耦合效率的最佳工作距離。從幾何方法找到的焦點位置開始，使用衍射傳播方法評估最佳距離。

應用場景

應用場景：系統

輸入場：

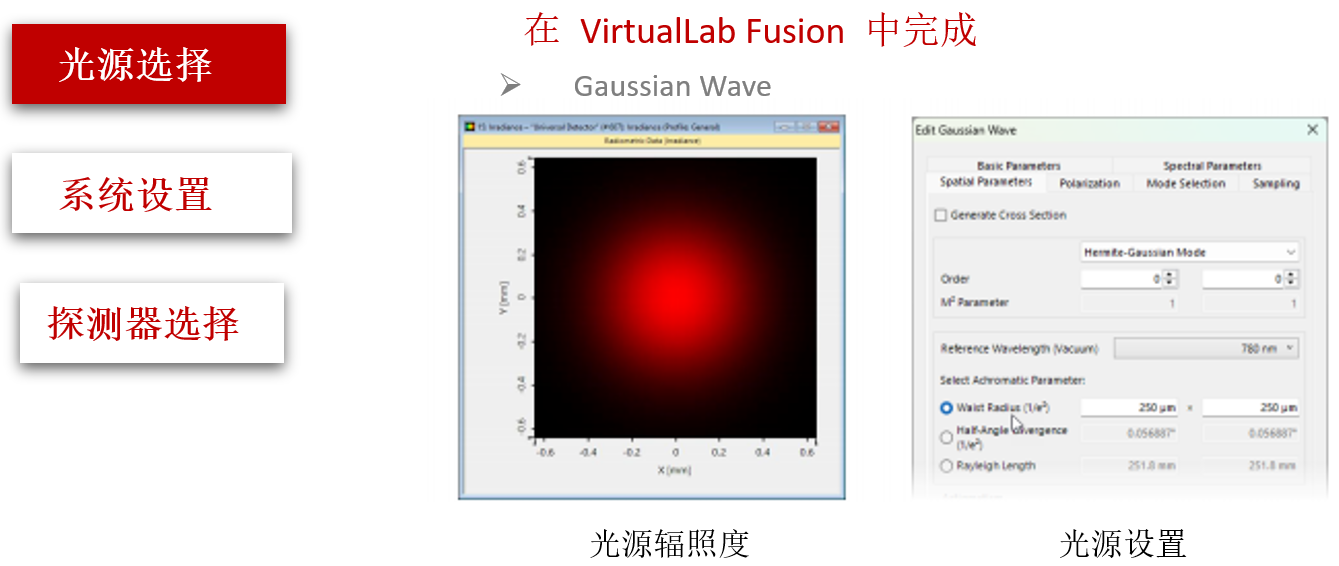

• 基模高斯光束，

• 波長 780nm

• 直徑 500μm

應用場景：任務

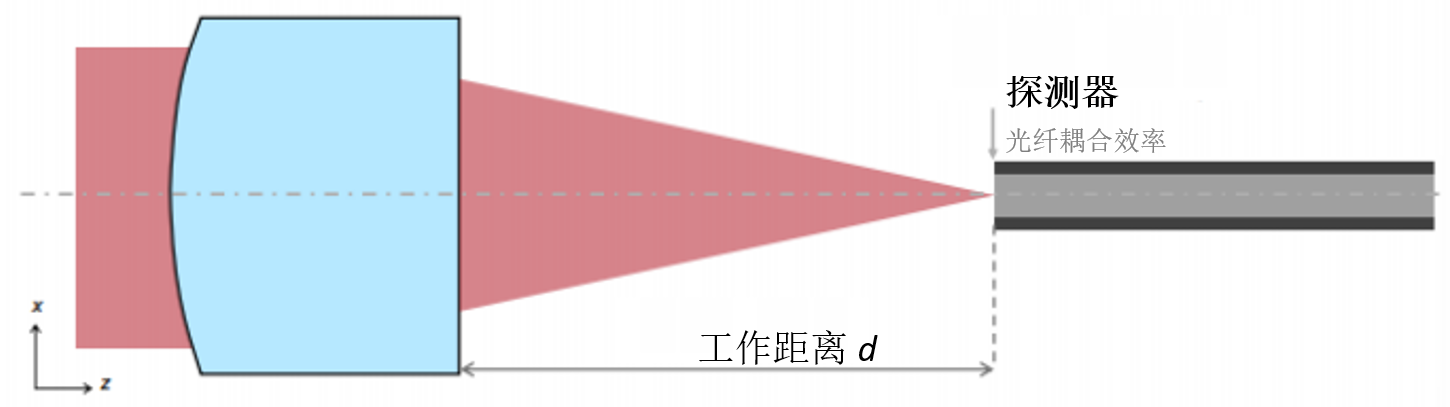

找到使光纖耦合效率最大化的最佳工作距離 d。

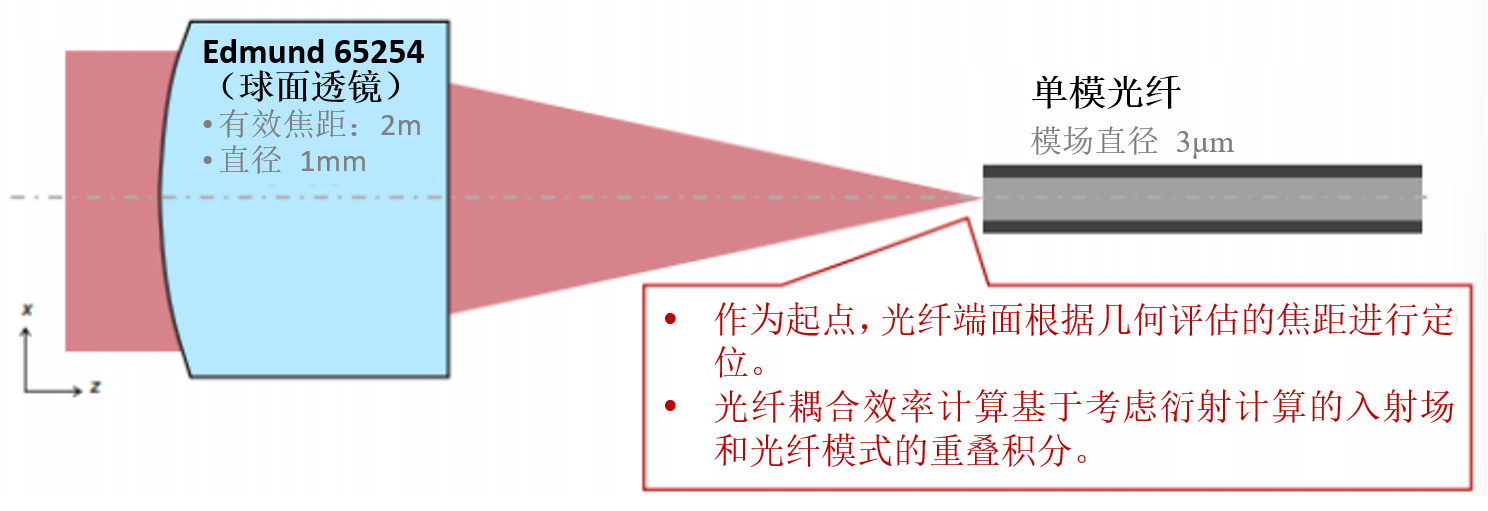

通過焦點光斑計算初始工作距離

在光線光學焦點距離處的光場評估

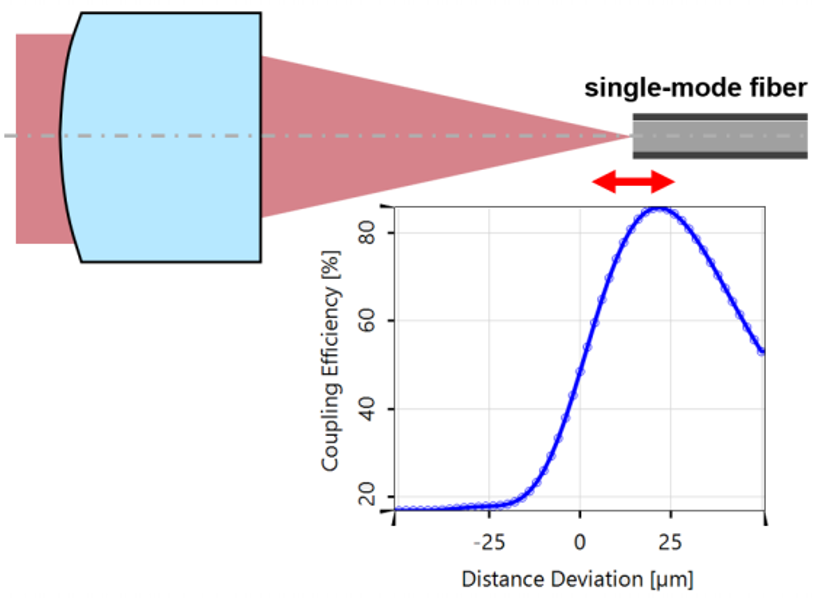

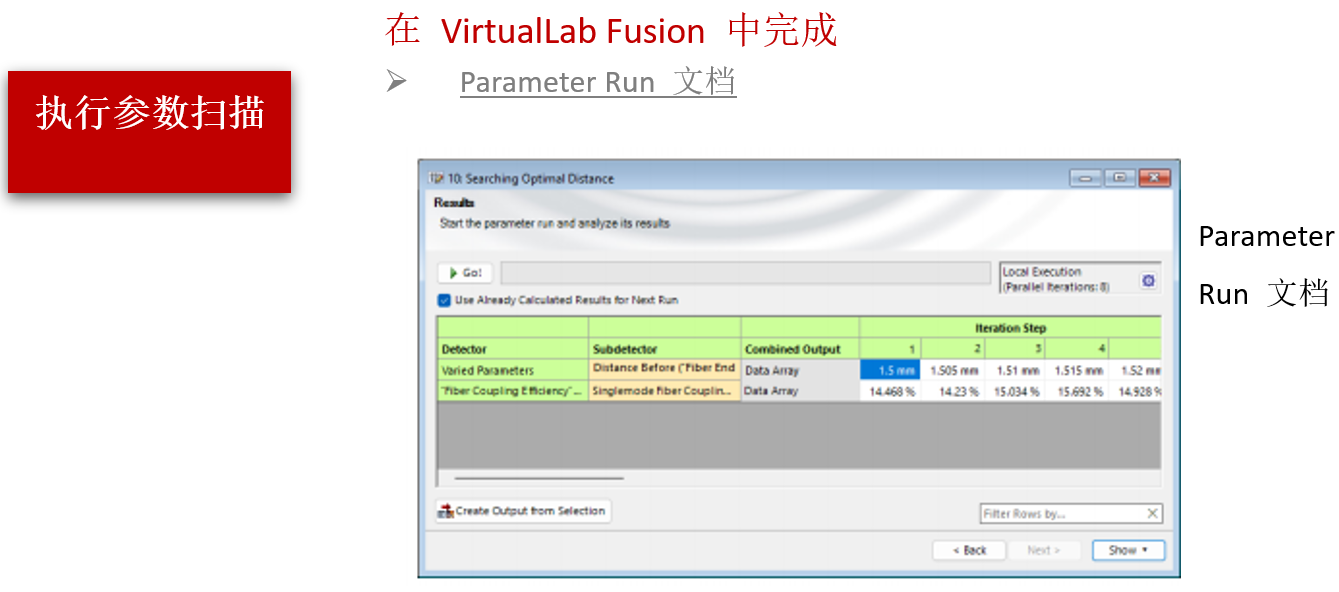

通過參數掃描確定最佳工作距離

在最佳距離處的場評估

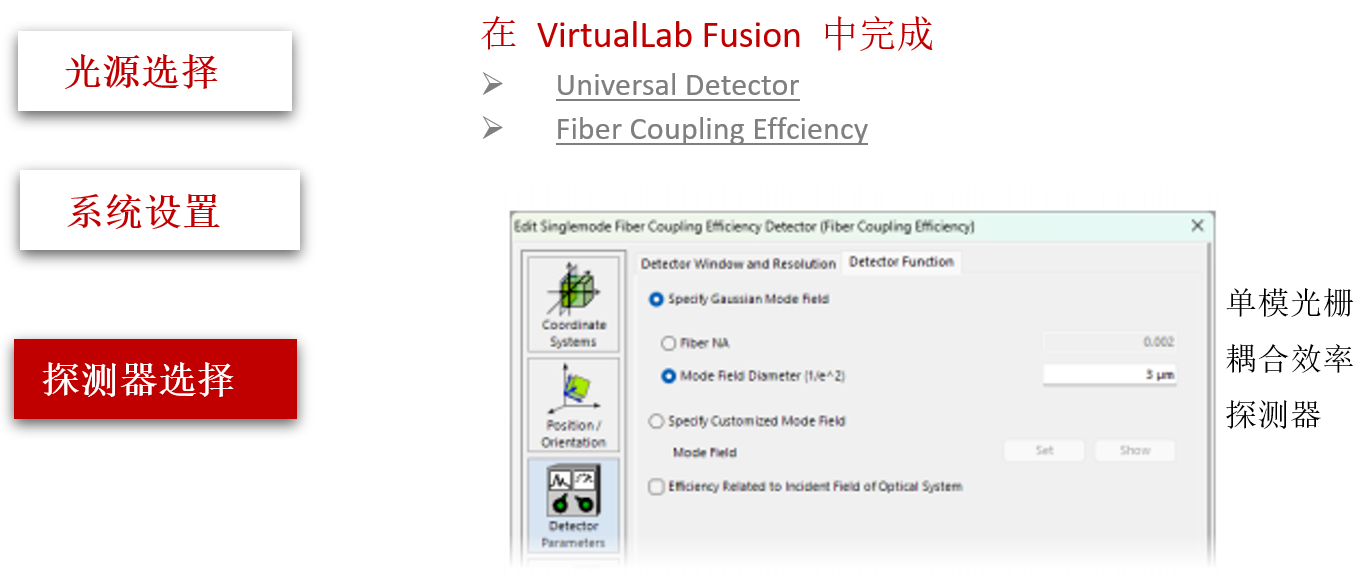

工作流程步驟基礎

工作流程步驟基礎

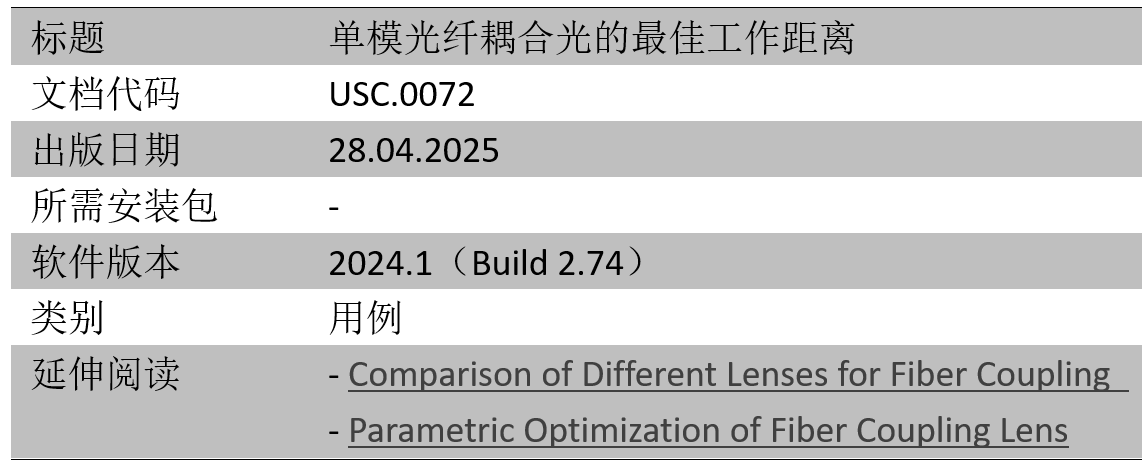

文檔信息
