光波導應用中的光柵分析

正如我們在上周的簡報中所看到的，各種形狀的光柵結構往往是基于光導的顯示系統的重要組成部分，用于增強和混合現實應用。光柵的復雜性和它們在這些設置中通常扮演的多重角色要求對它們的行為進行徹底的分析，而小的特征尺寸意味著需要一個嚴格的方法來準確地進行上述分析�？焖俚奈锢砉鈱W建模和設計軟件VirtualLab Fusion為您提供了多種工具，使這項任務變得更容易和更方便。



這一次，我們要著重展示光柵級次分析器，它使用嚴格的傅里葉模態法/嚴格耦合波分析（FMM/RCWA）進行光柵表征，并說明它在光導輸入耦合的傾斜光柵案例中的應用。



用于光導耦合的傾斜光柵的分析

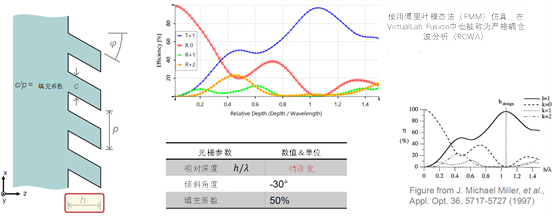

從文獻中選擇了不同的傾斜光柵幾何形狀，其斜角、填充系數和調制深度各不相同，用傅里葉模態法（FMM）計算衍射效率。



光柵級次分析儀

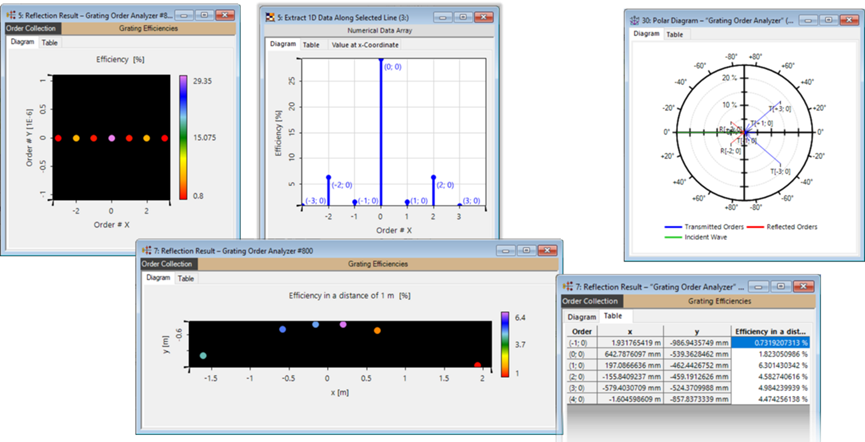

在VirtualLab Fusion中，光柵級次分析器可用于方便的光柵衍射分析，其結果以各種方式呈現。
