如何設置掃描光源

摘要

VirtualLab Fusion中的掃描源定義了一組理想平面波，被孔徑截斷并向不同方向輻射。方向配置為角度空間中的柵格。這種光源在許多不同領域都有應用：例如，在激光掃描系統中，分析不同掃描角度的性能；或者在成像系統中對視野進行采樣。與參數運行一起，可以在不同模式下掃描方向/角度，并且可以針對特定應用靈活配置。

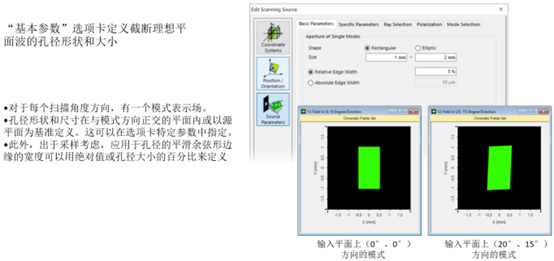

基本參數

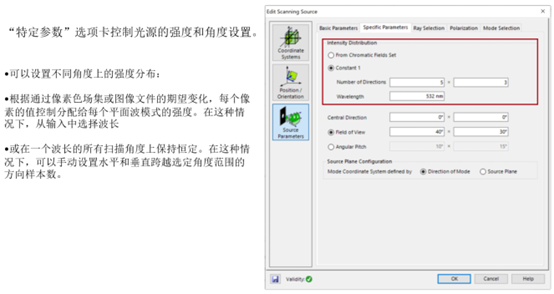

特定參數-強度

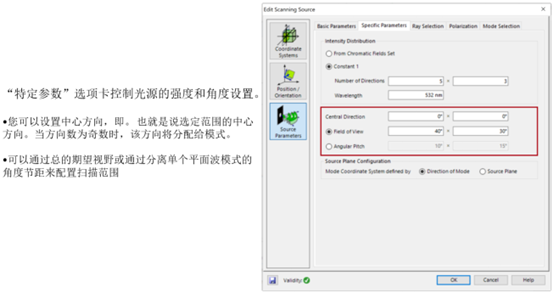

特定參數-角度設置





特定參數-坐標系統

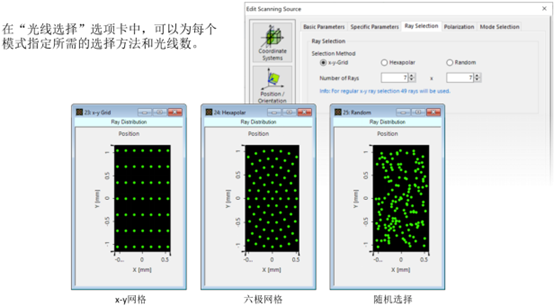

光線選擇

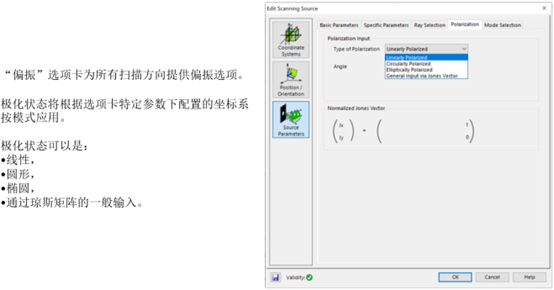

偏振設置

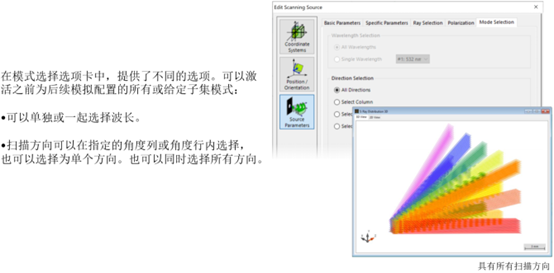

模式選擇

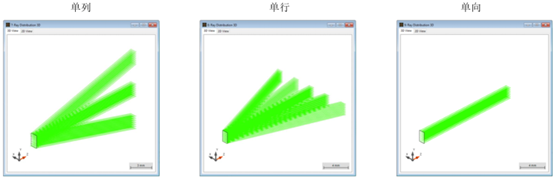

模式選擇

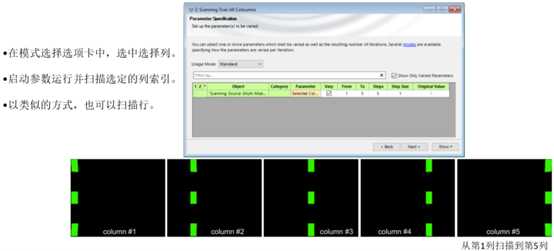

ParameterRun–掃描列/行

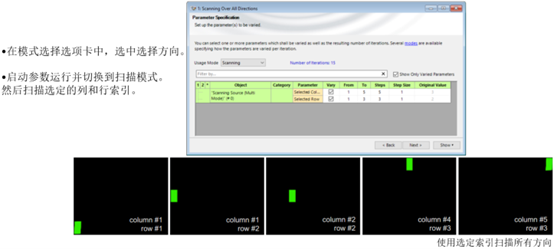

ParameterRun–在每個方向上掃描

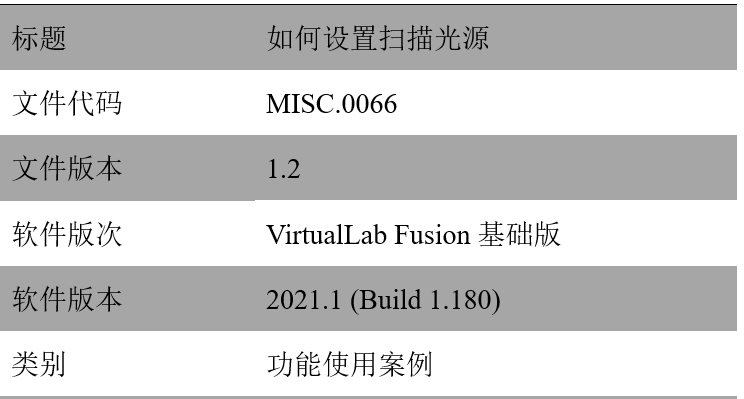

文件信息
