參數運行文檔的使用

摘要



對于給定的光學系統，通過控制和調整選定的參數來檢查其性能是很有幫助的。VirtualLab Fusion 提供了一個完全靈活且計算效率高（通過并行化）的參數運行功能，使用戶能夠指定不同的參數變化方式。舉個例子，它可以用于對正在研究的系統參數進行公差分析。分析結果可以以不同的方式可視化，例如單個數值、圖表，甚至動畫。


參數運行文檔

 參數運行文檔允許對光學設置的數值參數進行變化。

 它可以用于例如：

  - 研究系統對參數容差的敏感性

  - 優化參數

  - 評估在焦點附近光束的變化情況

  - ...

 可以變化一個或多個參數。

 探測器的結果會記錄在參數運行文檔中。

 原始光學設置的副本將存儲在參數運行文檔中。

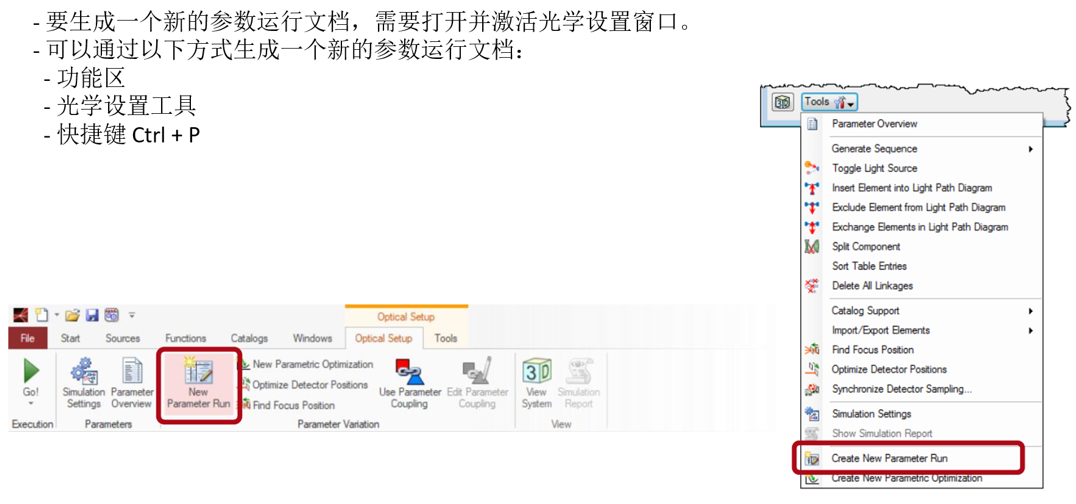

新建參數運行

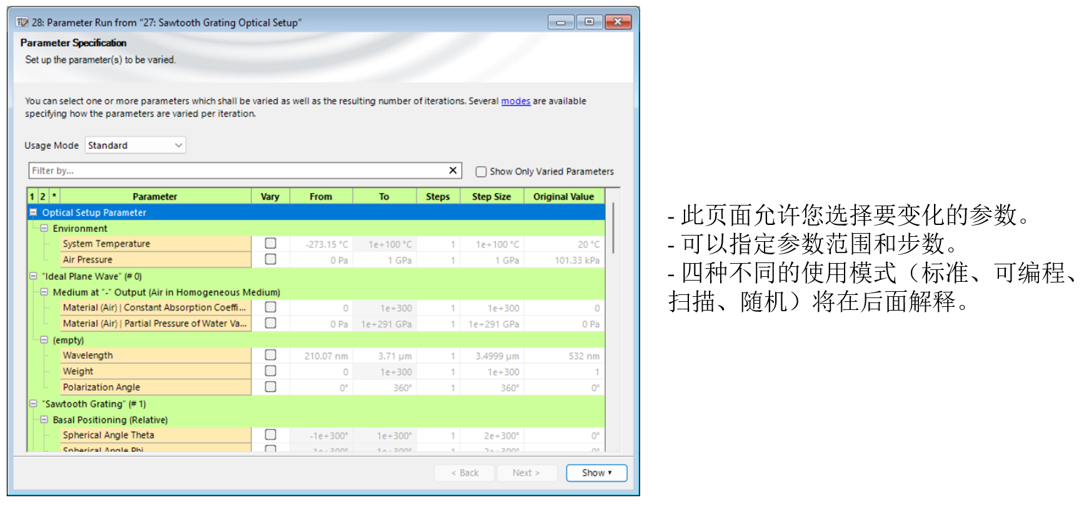

參數規格頁面

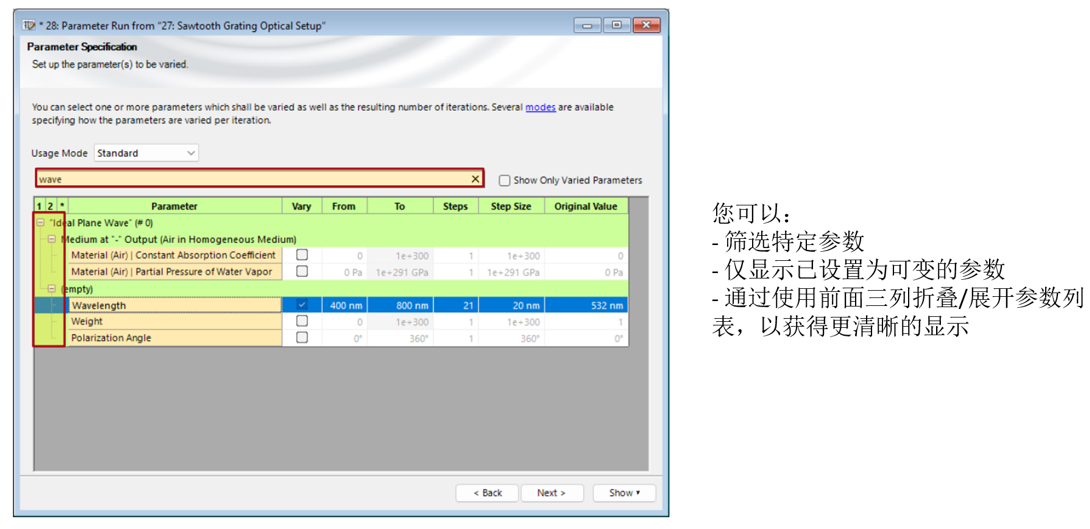

參數規格頁面

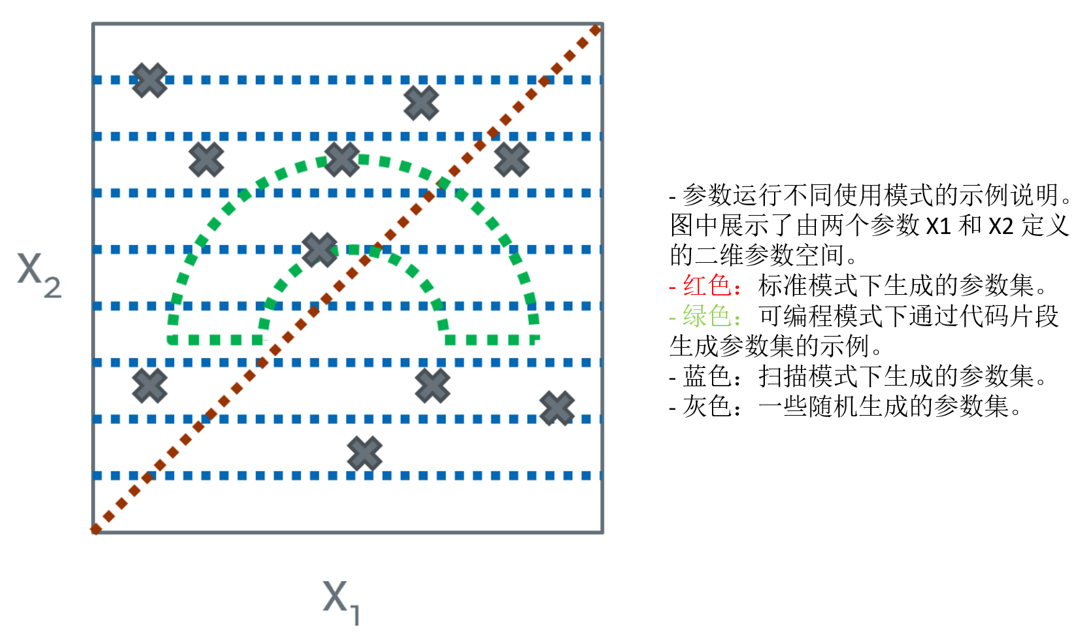

使用模式

 標準模式：

  - 所有選定參數在最小值和最大值之間進行線性變化。

 可編程模式：

  - 每個變化步長的參數值可自定義。每個參數值變化步長的表格可以通過代碼片段填寫。

 掃描模式：

  - 參數空間掃描——模擬所有可能的參數組合。

 隨機模式：

  - 在最小值和最大值之間隨機變化參數。有時也稱為蒙特卡羅模擬�？梢允褂梅N子以獲得可重復的結果。



使用模式




探測設備規格頁面

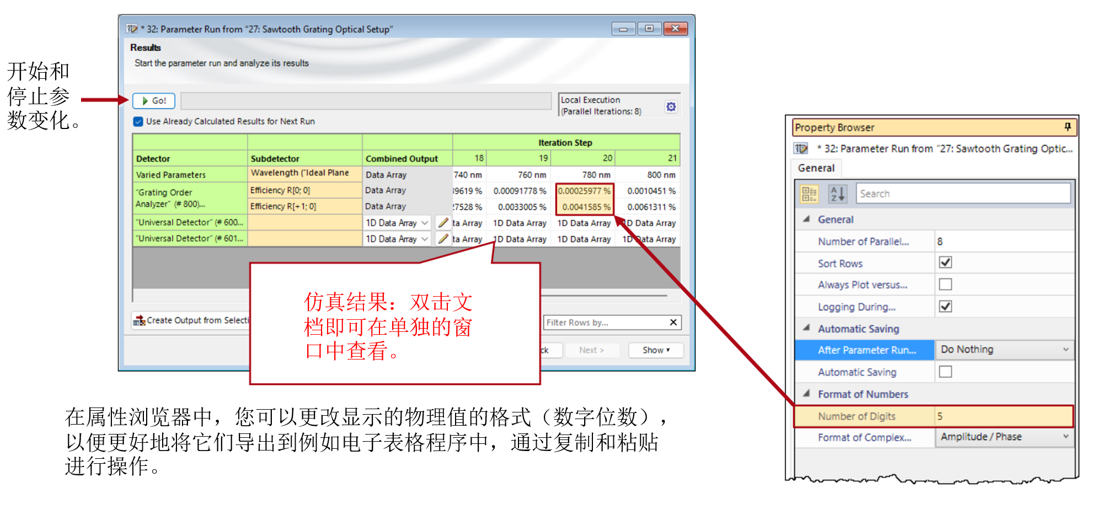

結果頁面


參數運行中的光學設置


記錄參數運行結果

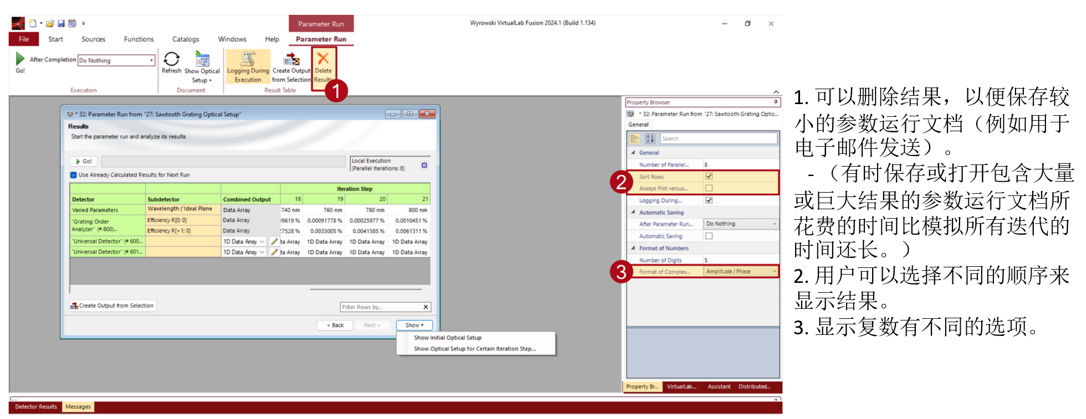

參數運行結果的顯示

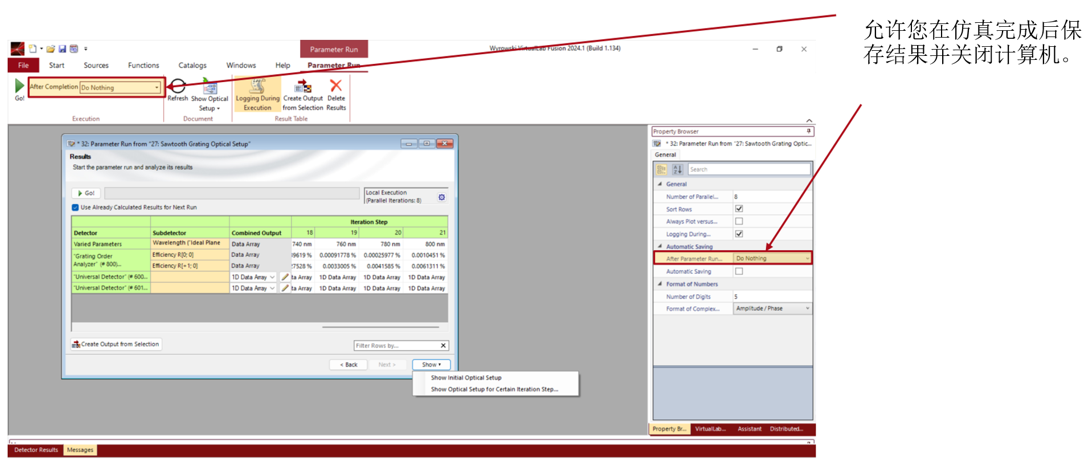

參數運行完成后的保存（及關閉）？

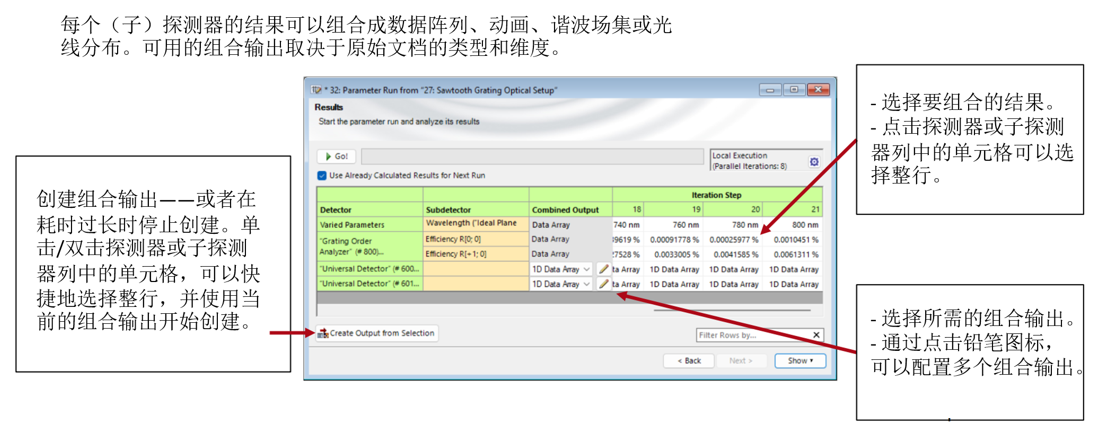

結果頁面—組合輸出

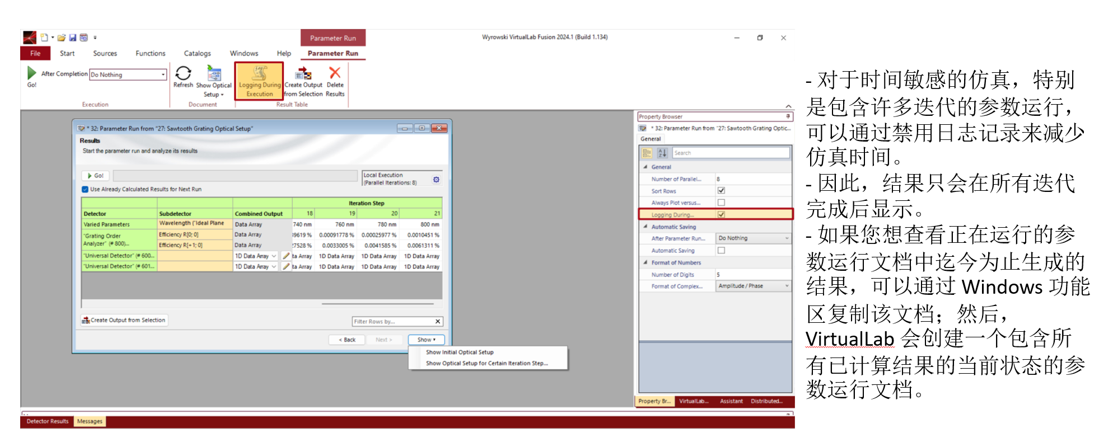

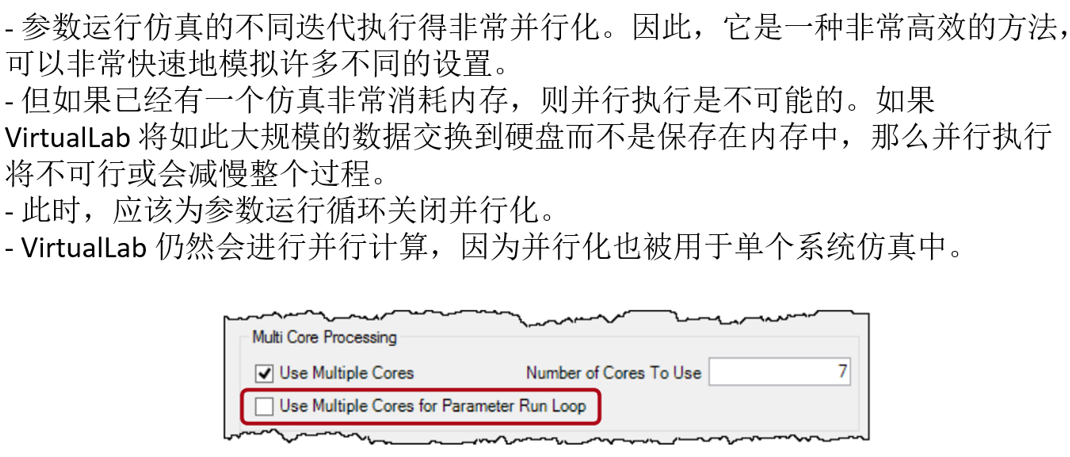

并行化與數據量

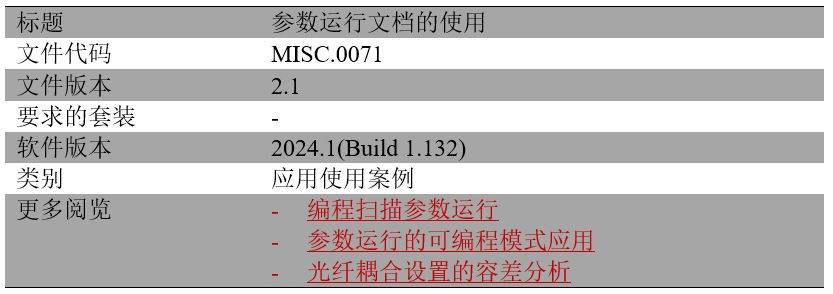

文件信息
