VirtualLab Fusion應用：用于抑制高衍射級次的角濾波體光柵

摘要


全息體光柵通常由雙光束干涉制成，以其波長和角度敏感性而著稱。因此，它們可以被設計成角度截止濾波器。

在本示例中，根據 Bang 等人的研究成果，在分束 DOE 系統中將體光柵設計成角度濾波器，以抑制不需要的高衍射階數。為此，首先分析了體光柵的角度靈敏度。

最后，通過使用 VirtualLab Fusion 進行仿真，顯示了對不期望的高衍射級次的抑制效果。

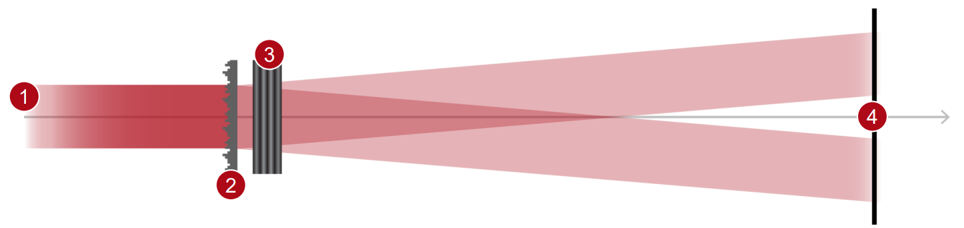

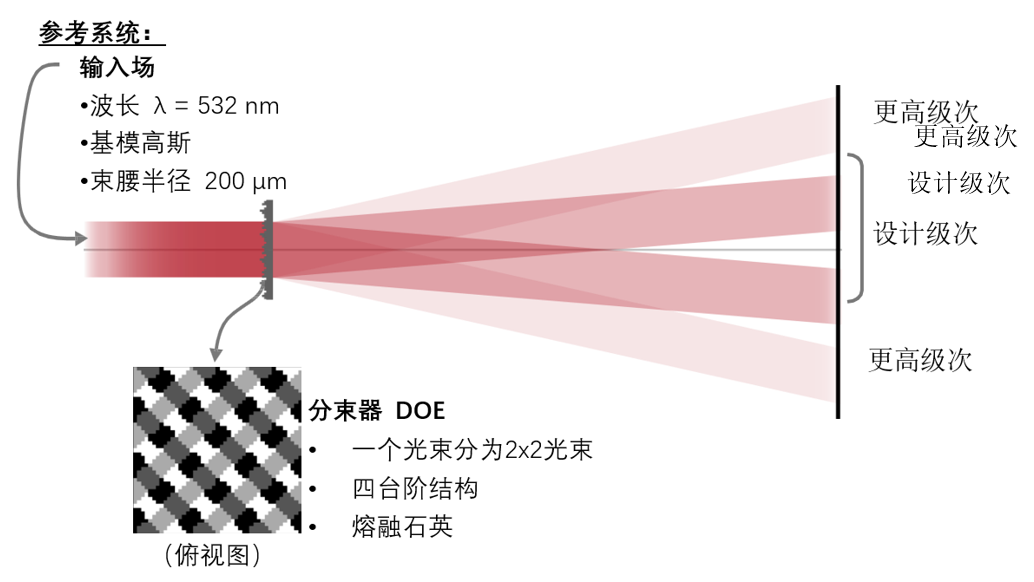

建模任務

volume grating parameters from K. Bang, et al., Opt. Lett. 44, 2133-2136 (2019)

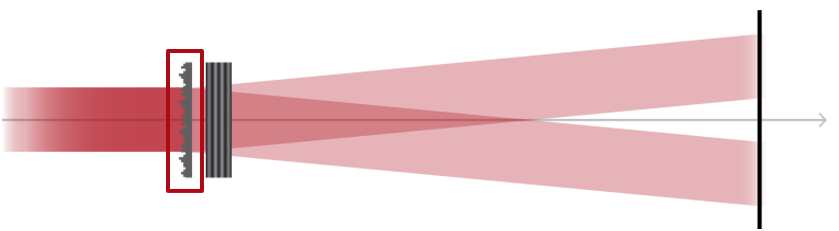

衍射光學元件 (DOE)

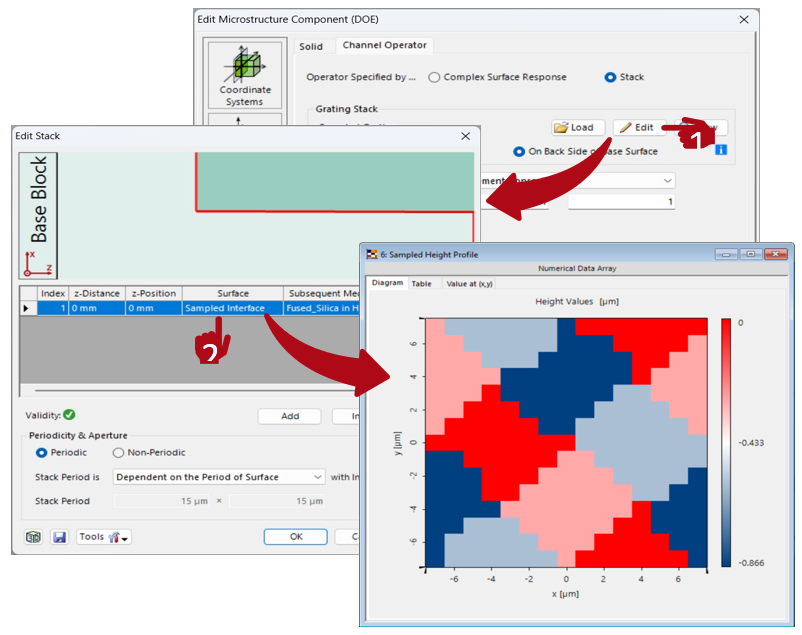

Microstructure Component允許通過先進的TEA（薄單元近似）對衍射結構進行建模。在我們的例子中，分束器DOE是作為采樣插入面給出的。該插入面可以轉換為Stack，然后加載到Microstructure Component中。

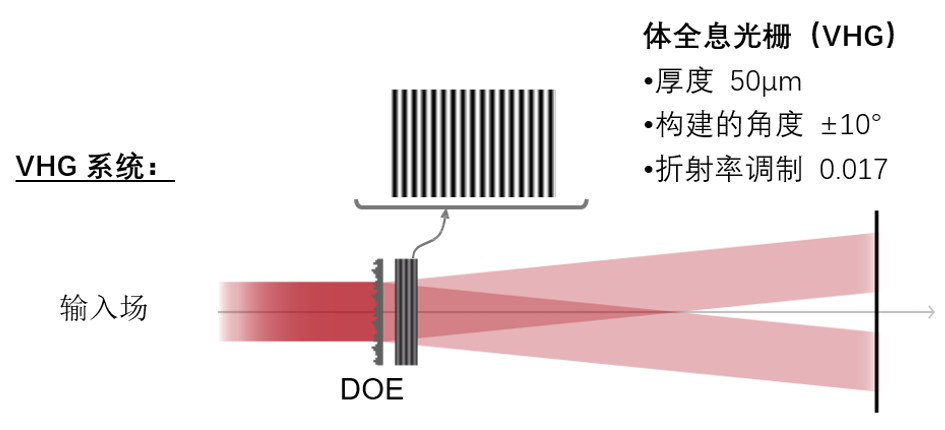

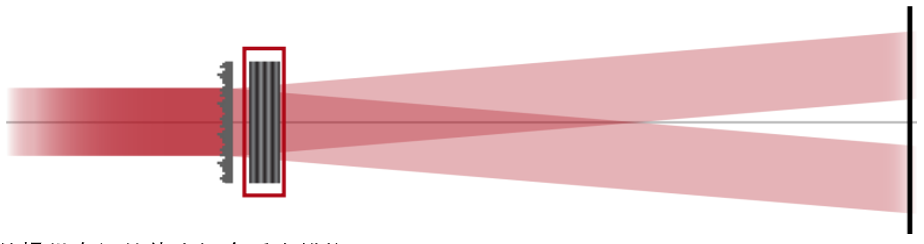

體全息光柵（VHG）

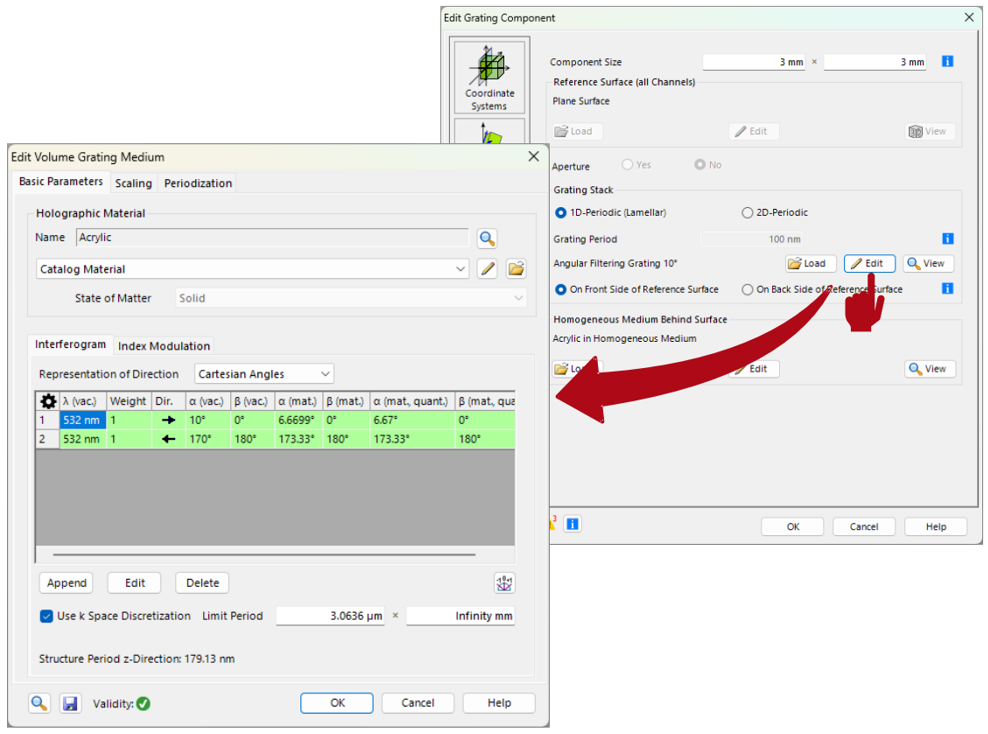

光柵組件提供專門的體光柵介質來模擬VHG:

- 在General Grating Optical Setup中使用General Grating Component來研究 VHG 的特性，如角度依賴性。

- 然后將介質導入常規Optical Setup的Grating Component，模擬包括 DOE 在內的整個系統。

更多信息請點擊：

Holographically Generated Volume Grating

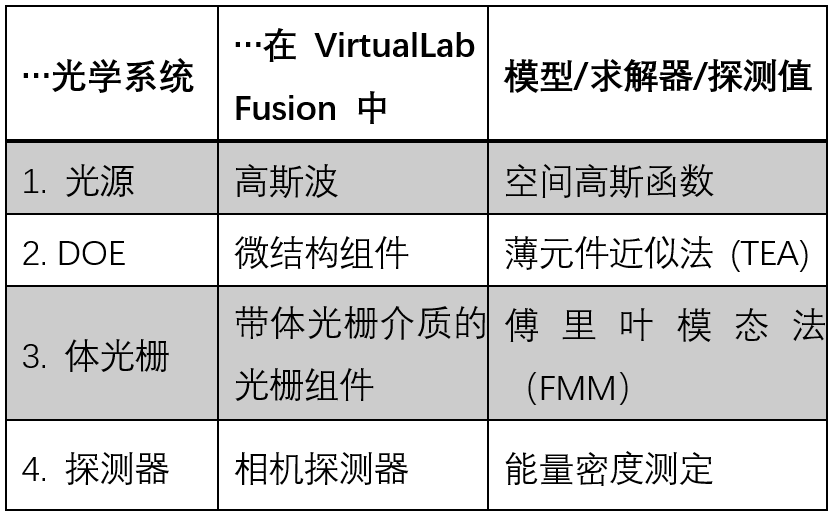

摘要 - 組件...

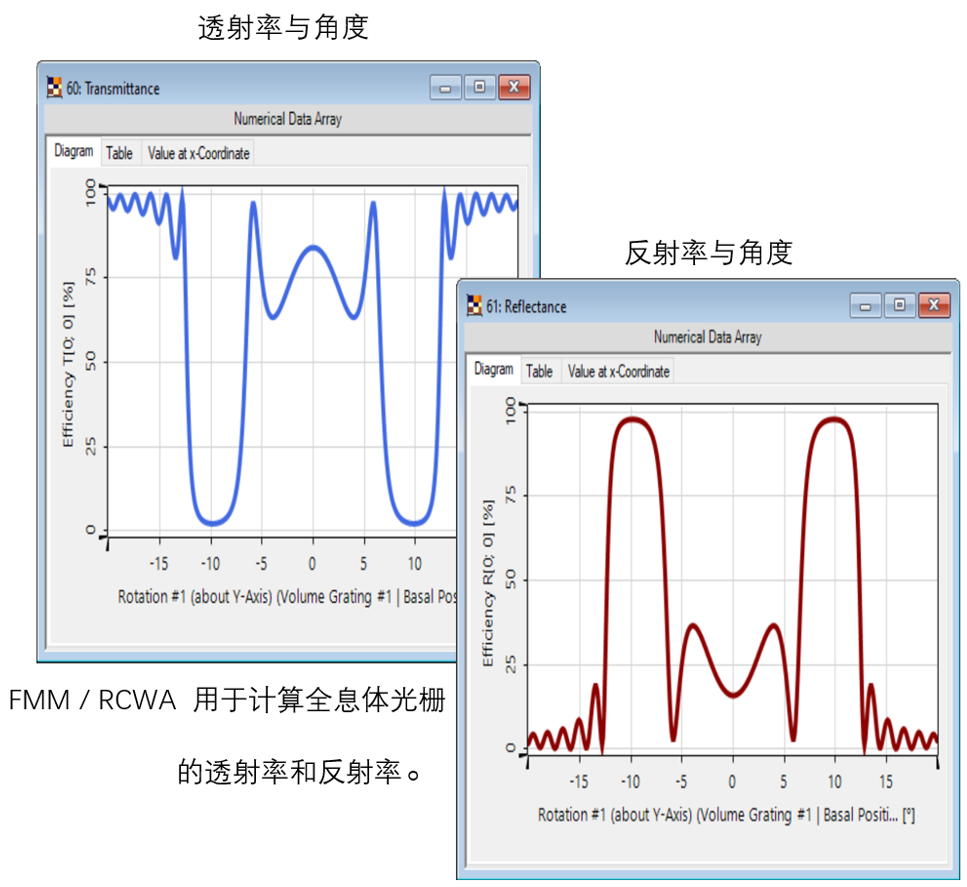

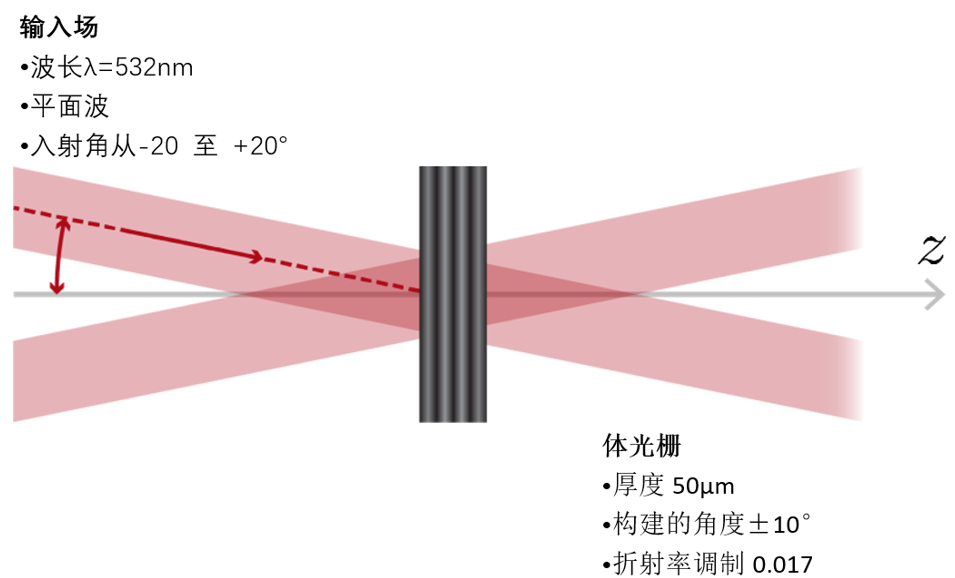

角度透射率分析

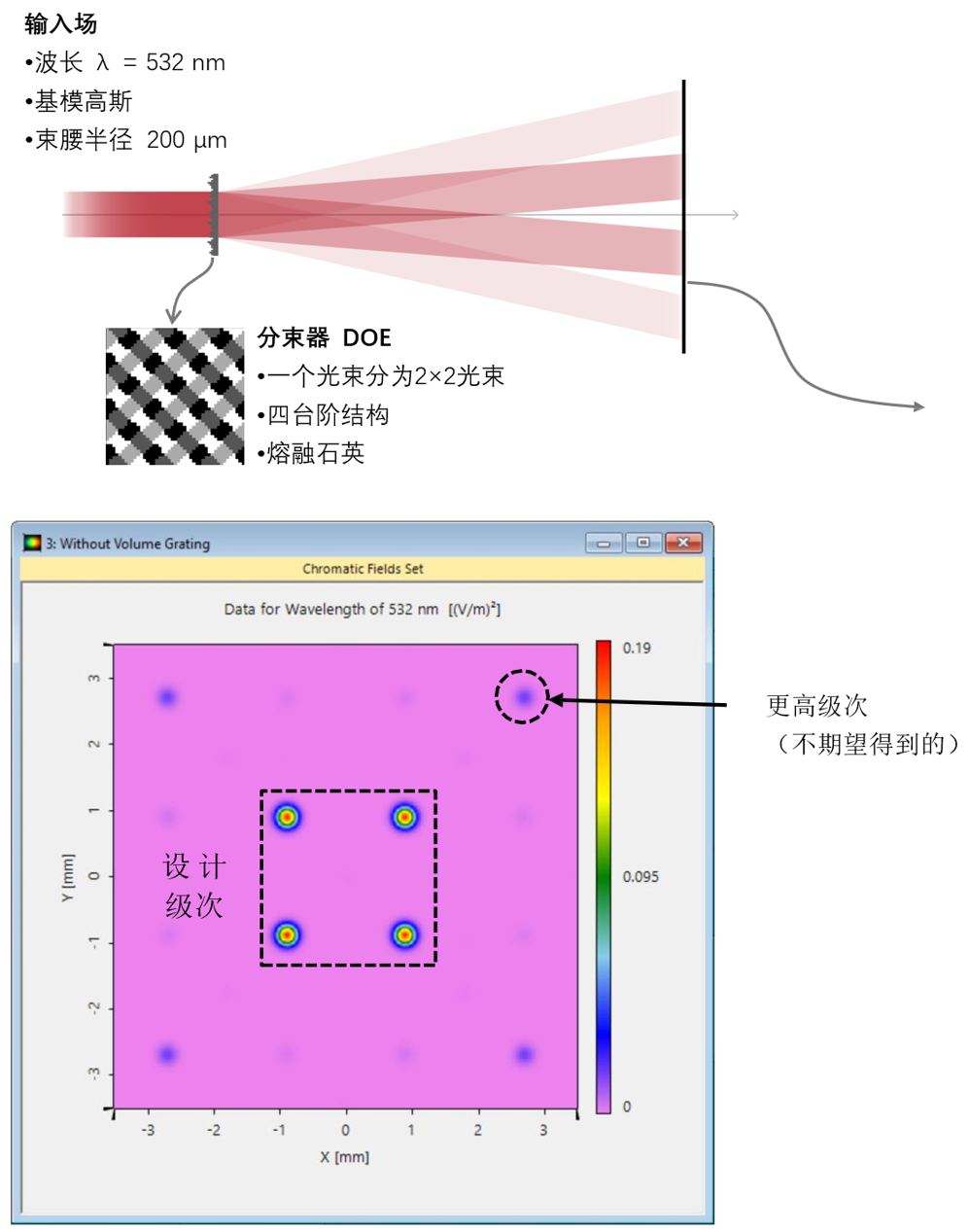

原始光束分束系統分析（無VHG）

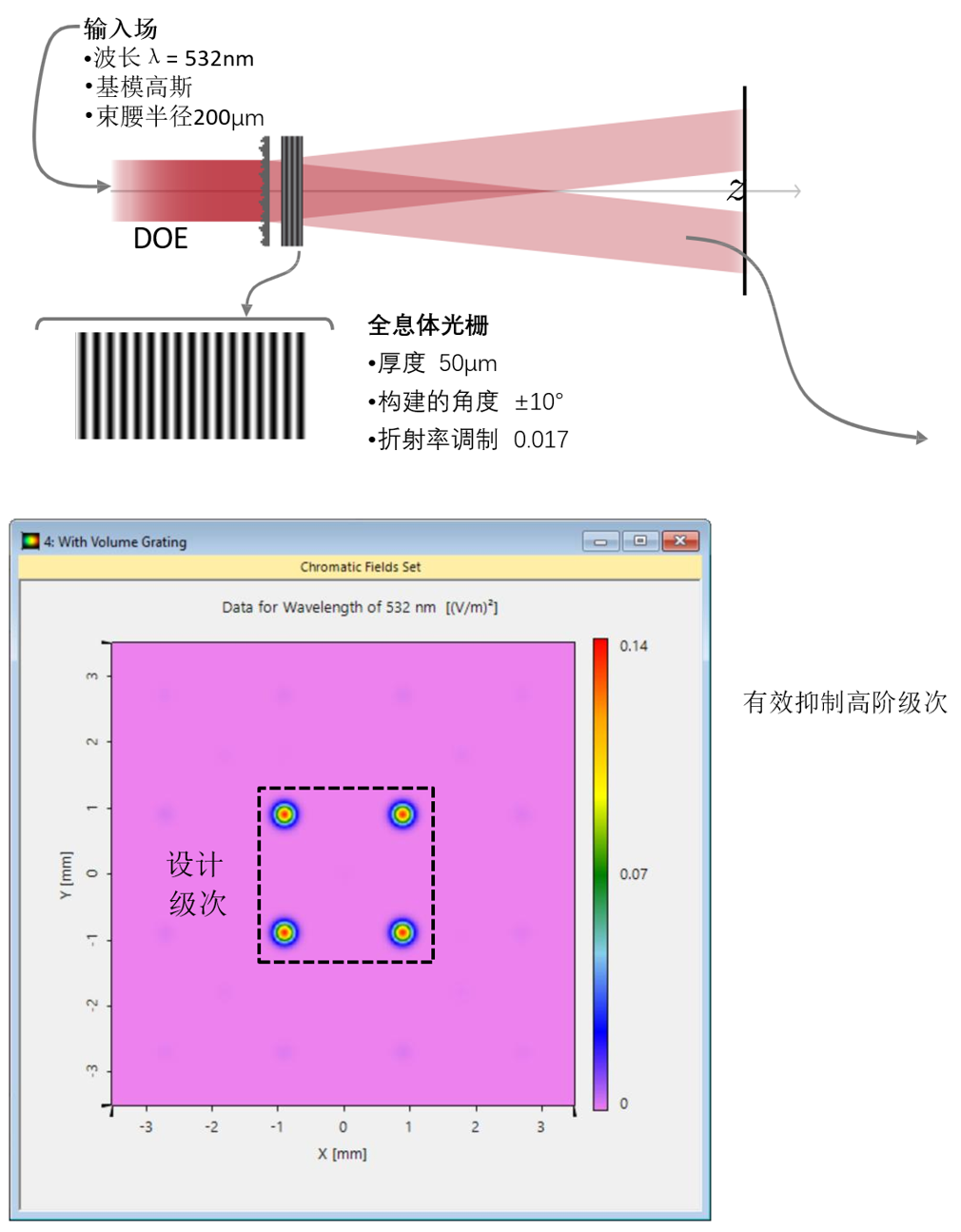

帶 VHG 的光束分束系統分析

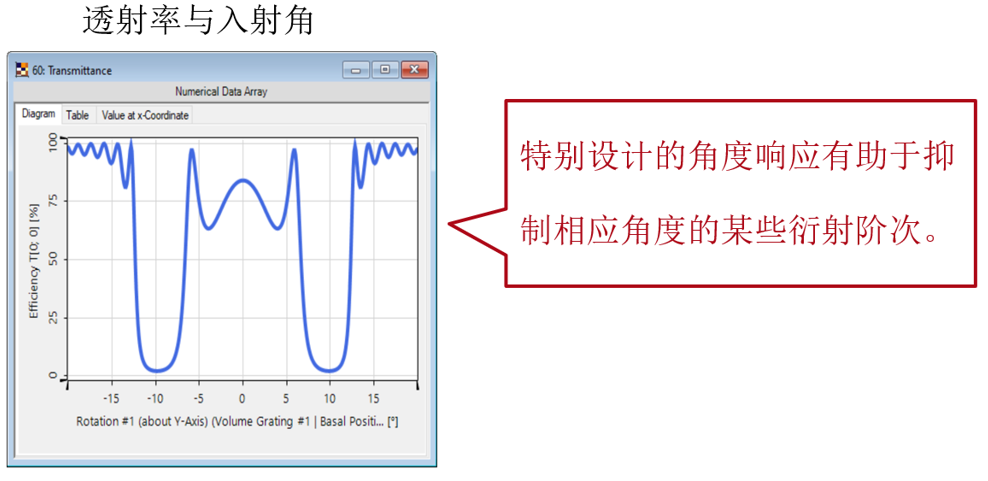

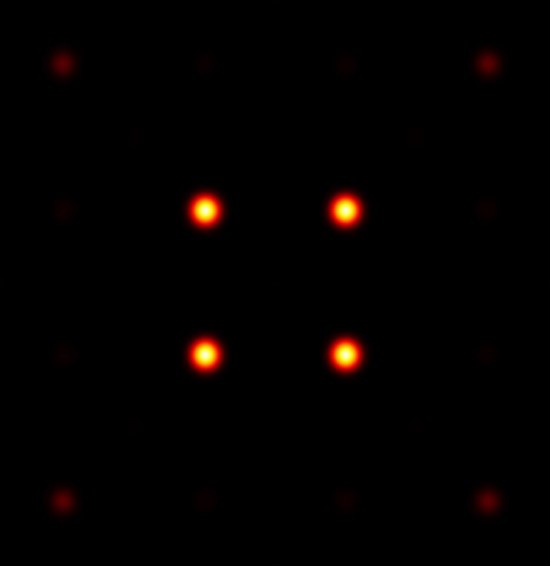

體光柵的角濾波效應
