VirtualLab Fusion應用：導入材料數據

摘要

要對光學系統進行精確建模，必須使用精確的材料特性。 對于薄層或更復雜的材料，實際折射率可能與文獻中的數值不同。 因此，需要測量有關材料的復合折射率，并將數據導入 VirtualLab Fusion。 本文件介紹了導入復雜材料數據的工作流程。



材料數據格式





通過向導導入

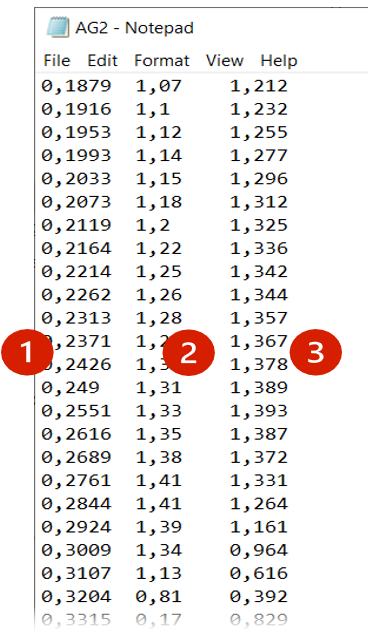

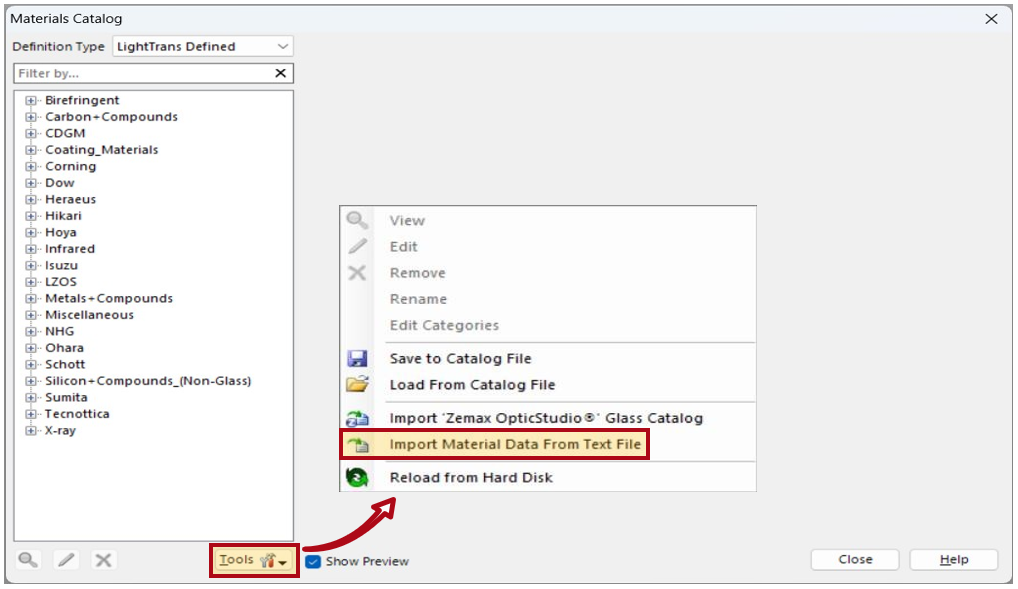

在材料目錄中，打開導入向導并選擇包含材料數據的文本文件。



將文本字符串解釋為數字

要將文本字符串解釋為數字，必須提供文本文件的基本信息。 在本例中，小數分隔符為逗號，列分隔符為空白，所有數字均為實數，因此應取消勾選 " Contains Complex Values "選項。

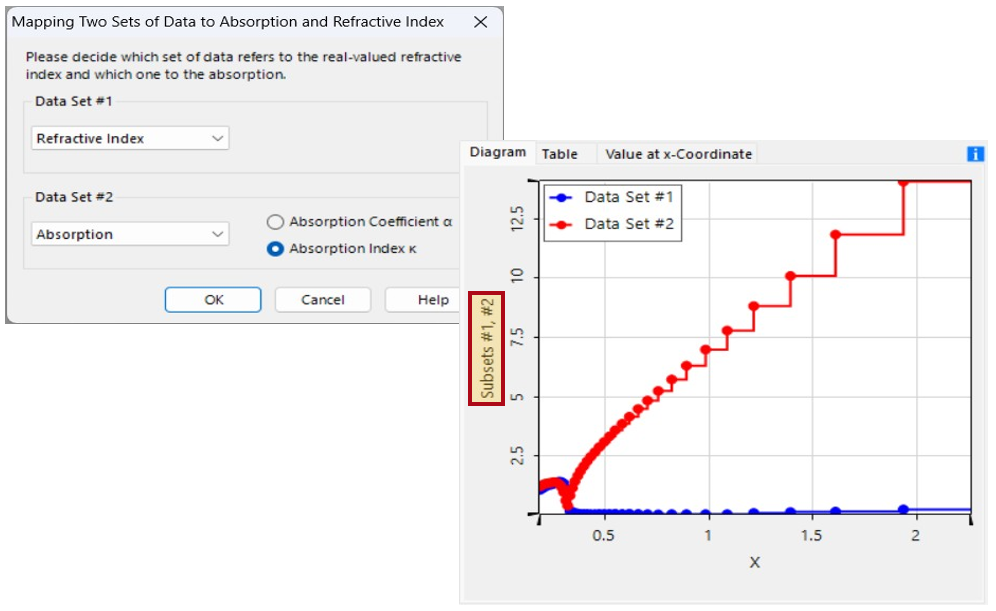

坐標設置

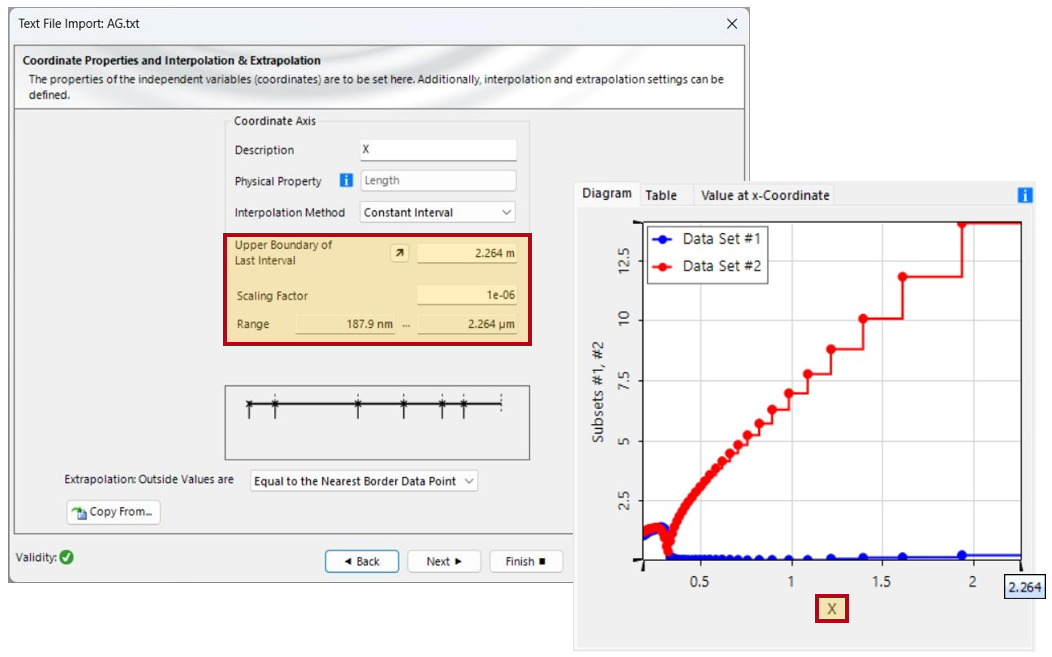

對于這種非等距一維數據數組，X坐標的最大值會自動確定，默認長度單位為米。為確保x 軸值與光波長一致，需要指定正確的縮放因子。



子集設置



在導入向導的最后一步，可以指定導入子集的屬性。


在 VirtualLab Fusion 中查看

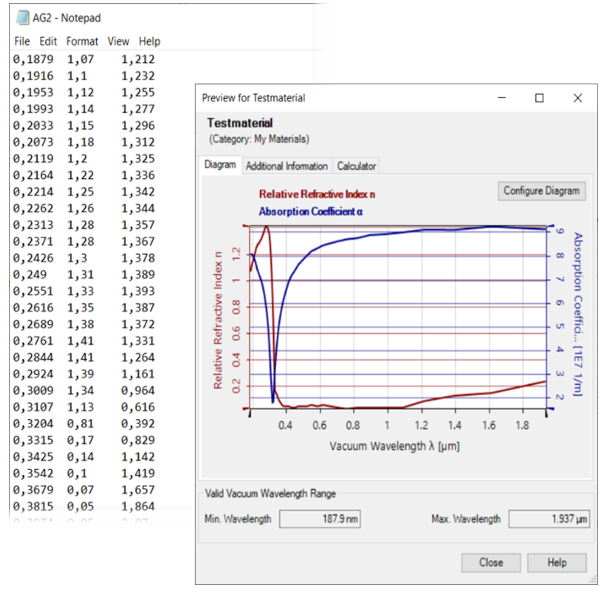

在 " Materials Catalog "中找到已導入的材料，您可以查看或進一步編輯其屬性。
